Испаритель кожухотрубный Thermokey серии «TLE» 1100 кВт, R134a, T0=+3 , Tw +12 / +7, TLE 1100/2
- Артикул: TLE 1100/2
- Бренд: Thermokey
- Вес кг: 1 120
- Вместимость по воде дм3: 422
- Вместимость по хладагенту дм3: 266
- Исполнение: два холодильных контура
- Потери давления кПа: 39,8
- Производитель: Thermokey
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 1 100
- Патрубки хладагента Вход / Выход: 54 / 141
- Расход воды м3/час: 188,81
Описание
Испаритель кожухотрубный Thermokey серии TLE рассчитан на холодопроизводительность порядка 1 100 кВт по заводским данным (измерено для хладагента R407C при условиях T0=+2 °C, Δt воды 5 K, Tw = +12/+7 °C), при этом конструктивно рассчитан на работу с хладагентом R134a и эксплуатацию при испарительной температуре около +3 °C и температурах теплоносителя порядка +12/+7 °C. Внутренний объём межтрубного пространства для воды составляет 422 дм3, объём хладагента — 266 дм3; расчетный расход теплоносителя по воде при номинальной нагрузке — 188,81 м3/ч. Падение давления через испаритель в рабочем режиме составляет 39,8 кПа; присоединительные патрубки хладагента имеют размеры вход/выход 54/141 (по спецификации производителя).

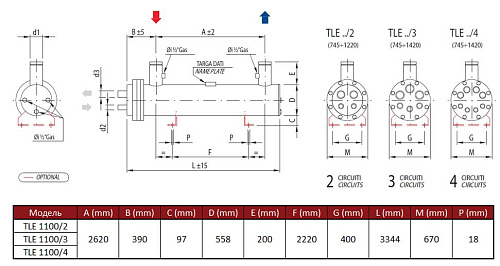

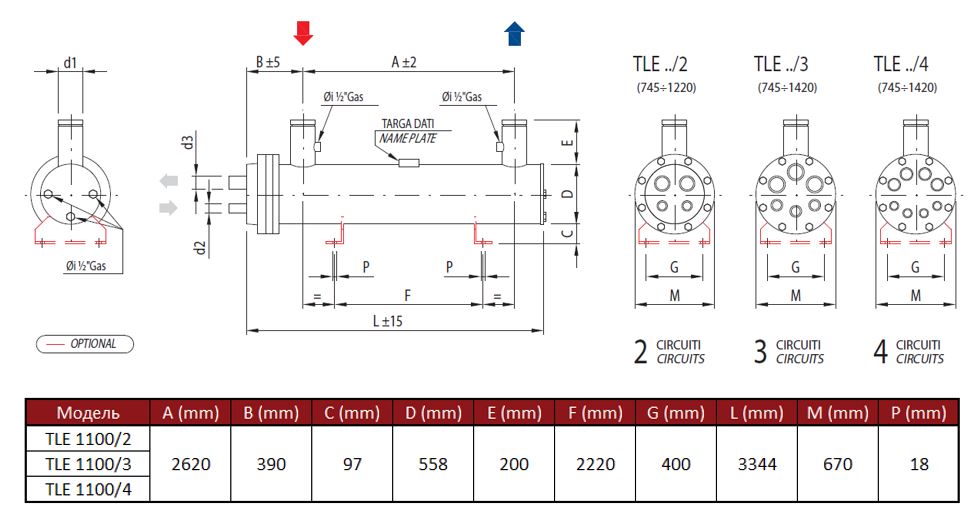

Конструктивно это кожухотрубный теплообменник с пучком труб, в котором холодоагент циркулирует внутри труб, а охлаждаемая жидкость проходит в межтрубном пространстве, обеспечивая фазовый переход и отвод тепла. Модель TLE 1100/2 выполнена с разделением теплообменного пучка на два независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных агрегатов и ступенчатого регулирования производительности, а также раздельного обслуживания контуров. Наличие больших объёмов теплоносителей и выраженного сопротивления потоку требует учёта при выборе арматуры, фазирования пусков и процедур вакуумирования/заправки.
Испаритель предназначен для интеграции в промышленные системы охлаждения и кондиционирования: холодильные установки для складов и логистики, технологические контуры пищевых производств и крупномасштабные чиллерные схемы с разводкой воды при температурах подачи/обратки порядка +12/+7 °C. Двухконтурное исполнение и заявленные параметры по расходу и падению давления требуют согласования с используемыми холодильными агрегатами, трубопроводной сетью и насосным оборудованием; объём хладагента следует учитывать при вопросах безопасности и нормативного учета заполнения системы.
