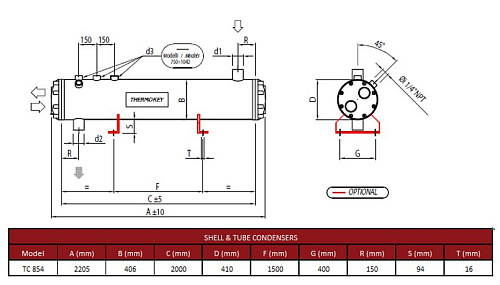

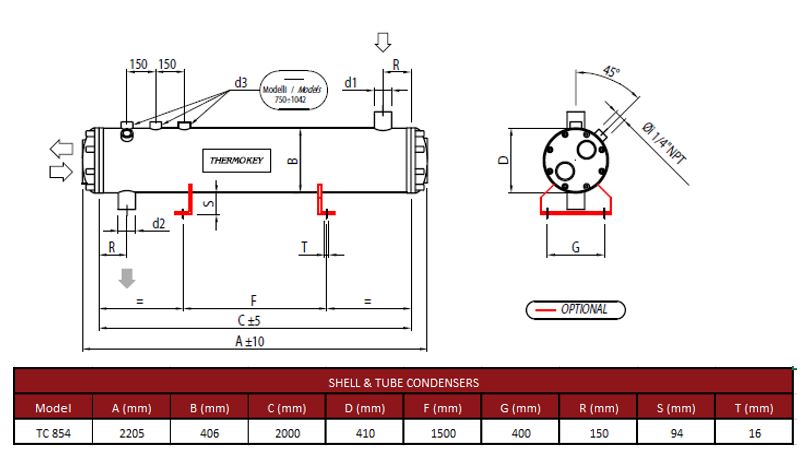

Конденсатор кожухотрубный Thermokey серии «TC» 854 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 854
- Артикул: TC 854
- Бренд: Thermokey
- Вес кг: 393
- Вместимость по воде дм3: 83,2
- Вместимость по хладагенту дм3: 147
- Исполнение: 4-х ходовое
- Потери давления кПа: 36
- Производитель: Thermokey
- Производительность кВт R407C Tk-+33.5, Tw=+15 / +30: 854
- Патрубки хладагента Вход / Выход: OD88,9 / OD76,1
- Расход воды м3/час: 49,1
Описание
Конденсатор кожухотрубный Thermokey серии TC, модель TC 854, рассчитан на работу с хладагентом R407C; номинальная теплопроизводительность при температуре конденсации хладагента +33,5 °C и температуре охлаждающей воды в диапазоне +15…+30 °C составляет 854 кВт. Гидравлический расход воды через теплообменник при расчётных условиях — 49,1 м3/ч, при этом объём воды в аппарате находится на уровне 83,2 дм3, а объём хладагента — 147 дм3; потери давления по стороне воды составляют 36 кПа. Входной и выходной патрубки хладагента выполнены с наружными диаметрами OD88,9 и OD76,1 соответственно, конструкция — четырёхходовая.
Аппарат выполнен по кожухотрубной схеме с четырёхходовым распределением хладагента по трубному пучку, что обеспечивает последовательный проход рабочего тела через зону теплообмена и позволяет организовать требуемую гидравлическую и тепловую развязку. Конструкция теплообменной системы ориентирована на интеграцию в стационарные конденсационные установки и предусматривает стандартные фланцевые/трубные подключения хладагента для встраивания в существующие магистрали.
Теплообменные трубки изготовлены из специальной меди с наружным оребрением и внутренними канавками, что увеличивает коэффициент теплопередачи со стороны обоих теплоносителей и снижает склонность к быстрому загрязнению в сравнении с гладкими трубами. Применение оребрённых и канавочных труб позволяет снизить габариты и массу теплообменника при сохранении требуемой производительности. Материалы и исполнение рассчитаны на эксплуатацию с пресной водой и колодезной водой; при необходимости возможна подготовка исполнения для работы с морской водой.
Конденсатор рассчитан для применения в системах охлаждения и кондиционирования воздуха, промышленного холодоснабжения и технологического охлаждения в пищевой и складской логистике, где требуется работа с хладагентом R407C и водяным контуром с расходом порядка 49 м3/ч. Габаритные соединения и гидравлические параметры позволяют интегрировать аппарат в промышленные конденсационные станции и тепловые схемы с соответствующими подводами воды и хладагента.
