Конденсатор кожухотрубный Thermokey серии «TC» 750 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 750
- Артикул: TC 750
- Бренд: Thermokey
- Вес кг: 370
- Вместимость по воде дм3: 74,5
- Вместимость по хладагенту дм3: 158,1
- Исполнение: 4-х ходовое
- Потери давления кПа: 36
- Производитель: Thermokey
- Производительность кВт R407C Tk-+33.5, Tw=+15 / +30: 750
- Патрубки хладагента Вход / Выход: OD88,9 / OD76,1
- Расход воды м3/час: 43,1
Описание
Конденсатор кожухотрубный Thermokey серии TC мощностью 750 кВт работает с хладагентом R407C при температуре конденсации Tk = +33,5 °C и температурном режиме теплоносителя Tw = +15 / +30 °C; при этих условиях обеспечивается расход воды около 43,1 м3/ч и объемы внутренних сред: емкость по воде 74,5 дм3 и емкость по хладагенту 158,1 дм3. Потери давления по хладагенты составляют порядка 36 кПа, что важно учитывать при подборе компрессорной и трубопроводной системы.

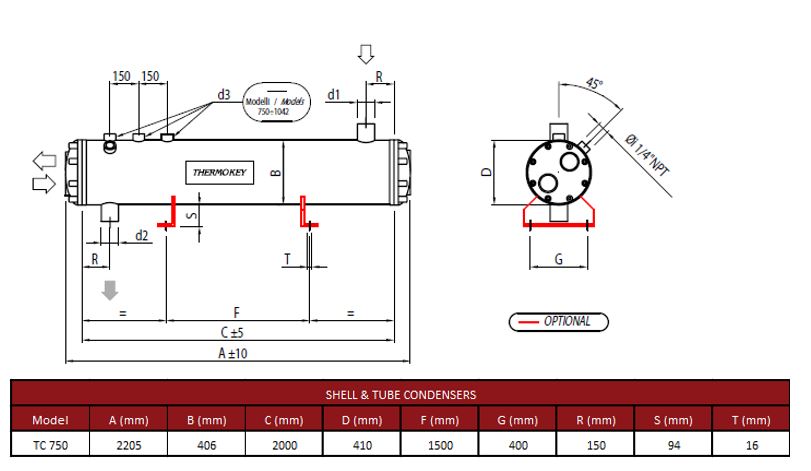

Конструкция выполнена в кожухотрубном варианте с четырехходовой схемой прокачки хладагента, обеспечивающей последовательное прохождение через четыре секции теплообмена; патрубки для подключения хладагента имеют наружные диаметры входа/выхода OD88,9 мм и OD76,1 мм соответственно. Четырехходовое исполнение и распределение потоков влияют на гидравлические характеристики и согласование с внешними системами трубопровода.
Теплообменная часть основана на оребренных медных трубах с внутренними канавками и внешним оребрением, что снижает сопротивление теплообмена и уменьшает склонность к накоплению загрязнений на поверхности труб. Конструктивные решения учитывают работу с системами водяного охлаждения различного качества; по паспорту допускается эксплуатация с водопроводной и колодезной водой, при необходимости может быть предусмотрено исполнение для работы с морской водой.
Применение конденсатора ориентировано на промышленные и коммерческие системы кондиционирования и технологического охлаждения, включая холодильные установки торговых, логистических и пищевых объектов, где требуются габаритно-компактные кожухотрубные теплообменники с рассчитанными гидравлическими и тепловыми параметрами.
