Конденсатор кожухотрубный Thermokey серии «TC» 656 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 656

Описание

Кожухотрубный конденсатор Thermokey серии TC предназначен для работы с хладагентом R407C и обеспечивает тепловую производительность 656 кВт при конденсационной температуре +33,5 °C и температурах теплоносителя вход/выход +15 / +30 °C; для обеспечения указанной мощности требуется расход воды порядка 37,7 м3/ч, внутренние объемы корпуса составляют 60,6 дм3 по воде и 78,8 дм3 по хладагенту, а потери давления по хладагентной линии оцениваются в 36 кПа; присоединительные патрубки хладагента выполнены с условными наружными диаметрами OD76,1 (вход) и ODS54 (выход).

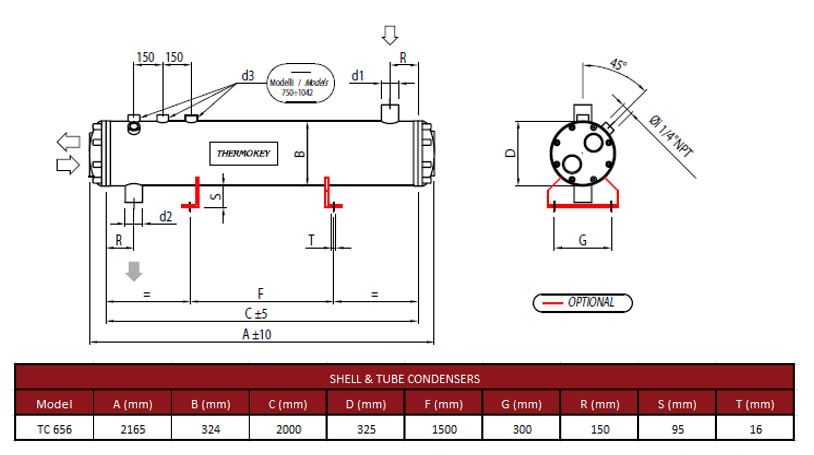

Конструктивно аппарат выполнен в классической четырехходовой схеме кожухотрубного теплообменника: трубный пучок организован в несколько последовательных проходов хладагента, что обеспечивает портовый гидравлический профиль, равномерное распределение тепловой нагрузки и обусловливает заявленные гидравлические потери и размеры присоединений.

Теплообменная часть использует трубки из специальной меди с наружным оребрением и внутренней канавчатостью, сочетание которых повышает коэффициент теплоотдачи со стороны воды и снижает склонность к зарастанию со стороны хладагента; подобная технология позволяет уменьшить габариты и массу теплообменника по сравнению с применением гладких труб при той же производительности; для эксплуатации в агрессивных средах предусмотрены варианты с антикоррозионной подготовкой по согласованию.

Применение конденсатора ориентировано на промышленные и коммерческие системы охлаждения и кондиционирования, включая централизованные холодильные установки для складов, логистических центров и предприятий пищевой отрасли; конструкция совместима с использованием водопроводной и колодезной воды, возможна адаптация для морской воды, и рассчитана на интеграцию в схемы с хладагентом R407C.
