Конденсатор кожухотрубный Thermokey серии «TC» 63 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 63
- Артикул: TC 63
- Бренд: Thermokey
- Вес кг: 49
- Вместимость по воде дм3: 6
- Вместимость по хладагенту дм3: 12,9
- Исполнение: 8-ми ходовое
- Потери давления кПа: 42
- Производитель: Thermokey
- Производительность кВт R407C Tk-+33.5, Tw=+15 / +30: 63
- Патрубки хладагента Вход / Выход: RLTK 1-1.4" ODS22 / RLTK 1-1.4" ODS18
- Расход воды м3/час: 3,6
Описание
Конденсатор кожухотрубный Thermokey серии TC, модель TC 63, рассчитан на тепловую нагрузку 63 кВт при рабочем хладагенте R407C и условиях конденсации около +33,5 °C с температурой подпиточной/обратной воды в диапазоне около +15…+30 °C. Номинальный расход воды через теплообменник составляет примерно 3,6 м3/ч; объем воды в корпусе — около 6 дм3, объем хладагента в трубном пакете — порядка 12,9 дм3. Потери давления на водной стороне при номинальном расходе составляют примерно 42 кПа, что учитывается при расчете циркуляционного оборудования и гидравлической развязки.

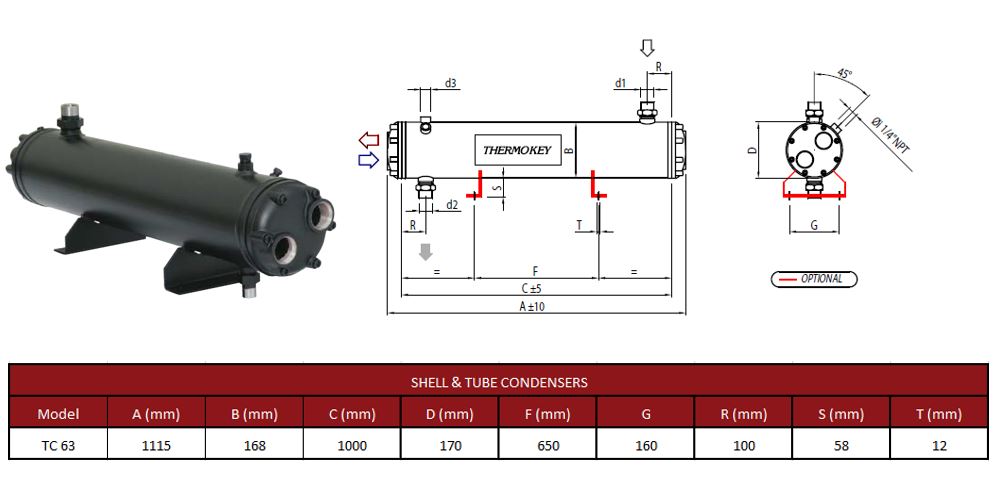

Конструкция выполнена по принципу кожухотрубного теплообменника с восьмиходовой схемой прохождения хладагента через трубный пакет, что обеспечивает последовательное распределение хладагента по длине теплообменника и уменьшение габаритов аппарата при заданной теплоотдаче. Патрубки для подключения хладагента выполнены в формате RLTK с наружным диаметром около 1–1,4" и стандартными ODS-соединениями (условные исполнения ODS22/ODS18 для входа и выхода), что обеспечивает возможность паяного монтажа в полевой установке.
Трубный пакет изготовлен из модифицированных медных труб с оребрением снаружи и внутренней канавкой, что повышает коэффициент теплообмена и снижает склонность к образованию отложений при водной стороне теплообмена. Такие конструктивные решения позволяют сократить размеры и массу аппарата по сравнению с традиционными гладкотрубными реализациями при сопоставимой производительности. Корпус теплообменника рассчитан на эксплуатацию с водой и оснащен присоединениями, обеспечивающими стандартный гидравлический ввод/вывод.
Применение аппарата ориентировано на холодильные и кондиционирующие системы промышленного и коммерческого назначения, где используется R407C и предусмотрены указанные тепловые и гидравлические параметры; подходит для использования с водопроводной и колодезной водой, при необходимости возможна адаптация для работы с морской водой по согласованию с изготовителем. Модель актуальна для интеграции в технологические схемы складских, логистических и пищевых объектов, требующие конденсации хладагента при указанных температурно-расчетных условиях.
