Конденсатор кожухотрубный Thermokey серии «TC» 604 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 604

Описание

Конденсатор кожухотрубный Thermokey модели TC 604 предназначен для работы с хладагентом R407C и обеспечивает номинальную тепловую нагрузку 604 кВт при условиях конденсации Tk = +33,5 °C и температурном напоре воды Tw +15/+30 °C. Расчетный расход теплоносителя по воде составляет 34,7 м³/ч при потерях давления на сторону воды порядка 36 кПа. Объёмные характеристики корпуса включают ёмкость по воде 56,2 дм³ и ёмкость по хладагенту 84,4 дм³, подключения хладагента выполнены с наружными диаметрами труб OD 76,1 мм для входа и ODS 54 мм для выхода.

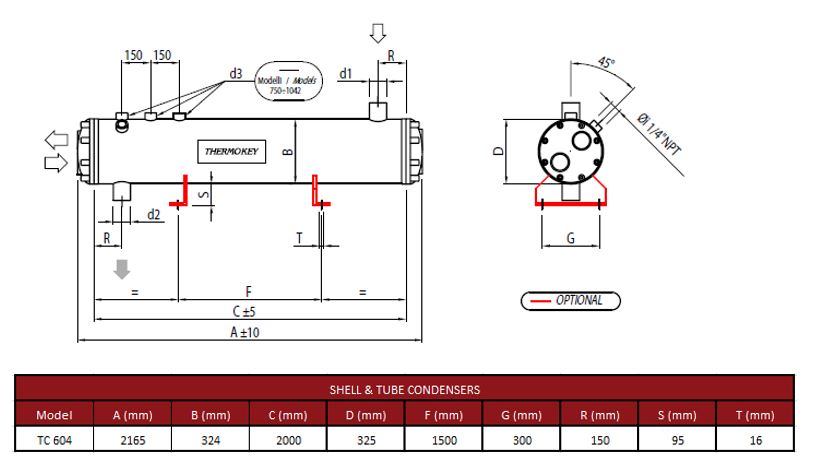

Конструкция выполнена по схеме кожухотрубного теплообменника с четырёхходовым расположением трубного пучка, что обеспечивает последовательное прохождение хладагента через четыре секции и позволяет организовать требуемую теплообменную поверхность в пределах типоразмера. Размещение патрубков и гидравлические характеристики аппарата рассчитаны на интеграцию в промышленные холодильные и климатические схемы с учётом подборки насосного оборудования и трубопроводной арматуры.

Теплообменная часть основана на медных трубах специального профиля с наружным оребрением и внутренними канавками, что снижает склонность к загрязнению и повышает эффективность теплообмена по сравнению с гладкими трубами при одинаковой производительности. Корпус и материалы, применённые в теплообменнике, рассчитаны на работу с типичными теплоносителями и допускают эксплуатацию в условиях использования водопроводной или колодезной воды; по запросу возможно исполнение, адаптированное для морской воды.

Области применения включают промышленные и коммерческие системы охлаждения и кондиционирования, требующие конденсатора мощностью около 600 кВт при указанных температурных и гидравлических режимах; гидравлические параметры (расход воды и потери давления) служат исходными данными для расчёта насосной станции и интеграции агрегата в существующие технологические контуры.
