Конденсатор кожухотрубный Thermokey серии «TC» 42 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 42

Описание

Кожухотрубный конденсатор Thermokey серии TC предназначен для работы с хладагентом R407C и обеспечивает номинальную теплопередачу 42 кВт при условии конденсации Tk = +33,5 °C и температуре циркулирующей воды Tw = +15 / +30 °C. Гидравлические параметры включают расход воды 2,4 м3/ч и потерю давления на водяной стороне порядка 42 кПа; внутренние ёмкости аппарата составляют 4,3 дм3 по воде и 15,1 дм3 по хладагенту.

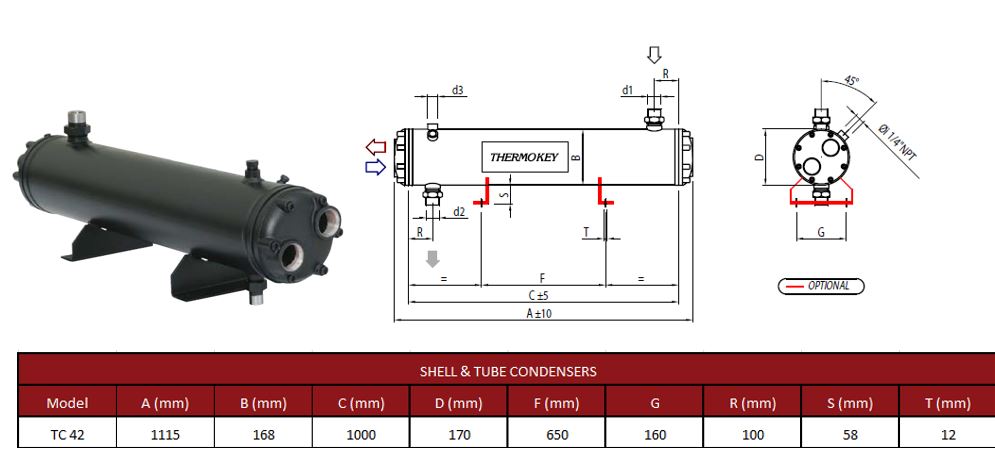

Конструкция реализована как восьмиходовая трубная сборка в корпусе кожухотрубного типа, где хладагент последовательно проходит через восемь ходов трубного пучка, а охлаждающая вода циркулирует по кожуховой стороне. Входные и выходные патрубки хладагента выполнены по исполнению RLTK с присоединениями, предусматривающими ODS‑фитинги размеров 22 и 18 мм соответственно; такое компоновочное решение ориентировано на простое подключение технологических магистралей.

Теплообменные элементы изготовлены из медных труб специализированного профиля с наружным оребрением и внутренними канавками, что повышает коэффициент теплообмена и снижает склонность к загрязнению по сравнению с гладкотрубными элементами. Такое сочетание внешних ребер и внутренней рифления обеспечивает увеличение эффективной площади теплообмена при уменьшенных габаритах и массе теплообменника.

Аппарат рассчитан на применение в системах охлаждения и кондиционирования воздуха в промышленных и коммерческих установках, совместим с подачей воды из водопровода и скважин; при необходимости возможна адаптация для работы с морской водой по отдельному запросу. Соответствие применяемому хладагенту R407C делает конденсатор пригодным для типовых холодильных циклов и интеграции в существующие установки с этим рабочим агентом.
