Конденсатор кожухотрубный Thermokey серии «TC» 417 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 417

Описание

Технические параметры: кожухотрубный конденсатор Thermokey серии TC рассчитан на теплопроизводительность 417 кВт при использовании хладагента R407C и заданных режимах теплообмена (конденсация при Tk = +33,5 °C; теплоноситель Tw = +15/+30 °C). Внутренний объём воды в корпусе составляет 38,3 дм3, объём хладагента в аппарате — 63,4 дм3; номинальный расход воды через теплообменник — 24 м3/ч при потере давления порядка 36 кПа. Гидравлические подключения хладагента выполнены в исполнении ODS54 (вход) и ODS42 (выход).

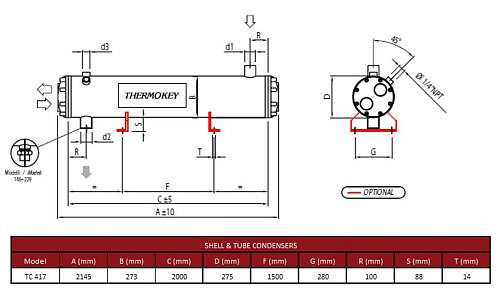

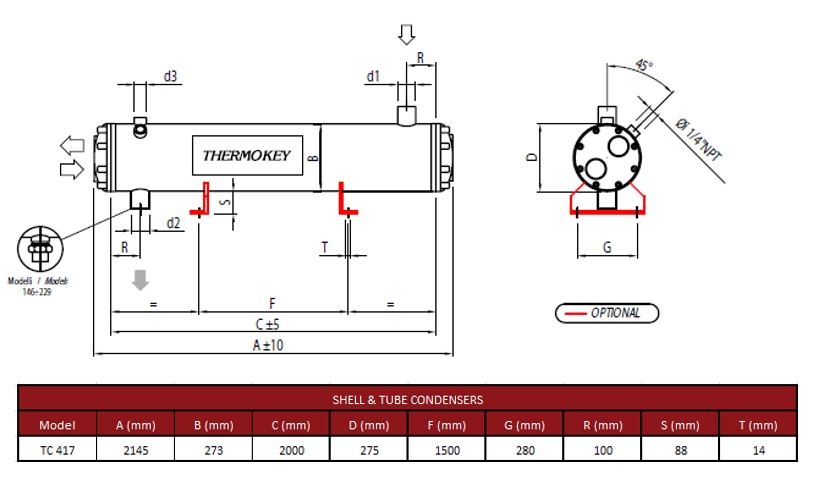

Особенности конструкции: аппарат выполнен как кожухотрубный теплообменник с четырёхходовым (4‑ходовым) движением хладагента по трубному пучку, что обеспечивает более высокий коэффициент теплопередачи на единицу длины трубы и компактность корпуса. Четырёхходовая схема обеспечивает распределение тепловой нагрузки по секциям трубного пучка и позволяет оптимизировать гидравлические потери при заданном расходе воды. Конфигурация патрубков и коммутационных присоединений предусмотрена для интеграции в промышленные холодильные установки.

Материалы и технологии: трубная система выполнена из специально калиброванных медных труб с наружным оребрением и внутренними канавками, применёнными для повышения эффективной площади теплообмена и уменьшения склонности к загрязнению по сравнению с гладкими трубами. Применённые технологии оребрения и внутренней обработки поверхности ориентированы на повышение коэффициента теплопередачи и длительности периода беспроблемной эксплуатации при использовании типовых типов воды; по технической спецификации производителя возможно исполнение, адаптированное для эксплуатации с морской водой.

Условия применения и совместимость: конденсатор предназначен для систем охлаждения и кондиционирования воздуха в промышленно‑коммерческих приложениях, включая холодильные установки предприятий торговли, логистики и пищевой промышленности, где необходимы конденсационные мощности порядка нескольких сотен киловатт. Аппарат рассчитан на работу с хладагентом R407C и интеграцию в гидравлические схемы с указанными параметрами подключения и расхода воды.
