Конденсатор кожухотрубный Thermokey серии «TC» 292 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 292
- Артикул: TC 292
- Бренд: Thermokey
- Вес кг: 158
- Вместимость по воде дм3: 28
- Вместимость по хладагенту дм3: 76,7
- Исполнение: 4-х ходовое
- Потери давления кПа: 36
- Производитель: Thermokey
- Производительность кВт R407C Tk-+33.5, Tw=+15 / +30: 292
- Патрубки хладагента Вход / Выход: ODS54 / ODS42
- Расход воды м3/час: 16,8
Описание
Номинальная теплопроизводительность конденсатора при использовании хладагента R407C составляет 292 кВт при эталонных условиях измерения (температура кипения/конденсации Tk ≈ +33,5 °C и температурный режим теплоносителя Tw +15/+30 °C). Для обеспечения указанной мощности требуется расход воды порядка 16,8 м3/ч; перепад давления на стороне хладагента при штатной работе — около 36 кПа. Объём подогреваемой воды в теплообменнике составляет 28 л, объём хладагента внутри аппарата — примерно 76,7 л; присоединения хладагента выполнены в типоразмерах ODS54 (вход) и ODS42 (выход), конфигурация трубной системы — 4‑ходовое исполнение.

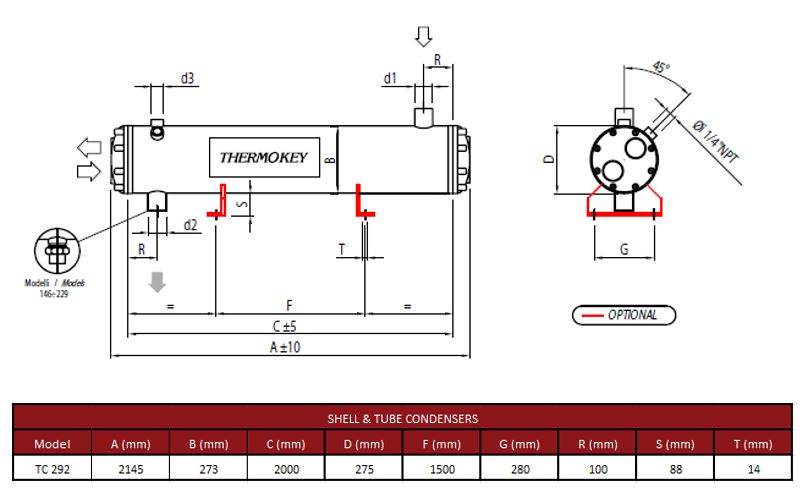

Конденсатор выполнен по кожухотрубной схеме с четырёхходовой разводкой, при которой теплообменная часть обеспечивает последовательное прохождение хладагента через несколько зон для улучшения теплоотдачи. Четырёхходовая компоновка повышает эффективность использования поверхности и позволяет оптимизировать гидравлические характеристки системы при заданном расходе воды и перепаде давления. Присоединительные патрубки ODS обеспечивают заводскую стыковку с магистралями хладагента стандартных систем.
Теплообменные трубки изготовлены из специального медного сплава с наружным оребрением и внутренними канавками (гелиевыми/финишными профилями), что увеличивает эффективную поверхность теплообмена и снижает склонность к образованию отложений по сравнению с гладкотрубными решениями. Применение оребрения со стороны водяного потока и внутренних канавок со стороны хладагента позволяет сократить габариты и массу теплообменной части при сохранении требуемой производительности.
Конденсатор рассчитан на интеграцию в стационарные водоохлаждаемые холодильные и кондиционирующие установки торговых и промышленных объектов, в том числе для холодильных агрегатов пищевой промышленности и логистики. Допускается эксплуатация с водопроводной и колодезной водой; при поставке по запросу возможна адаптация для работы с морской водой. Совместимость с системами на R407C и заданными гидравлическими параметрами делает устройство пригодным для применения в средних и больших холодильных контурах.
