Конденсатор кожухотрубный Thermokey серии «TC» 229 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 229
- Артикул: TC 229
- Бренд: Thermokey
- Вес кг: 116
- Вместимость по воде дм3: 20,9
- Вместимость по хладагенту дм3: 44,2
- Исполнение: 4-х ходовое
- Потери давления кПа: 36
- Производитель: Thermokey
- Производительность кВт R407C Tk-+33.5, Tw=+15 / +30: 229
- Патрубки хладагента Вход / Выход: ODS42 / RTLK 1-3.4" ODS35
- Расход воды м3/час: 13,1
Описание
Кожухотрубный конденсатор Thermokey серии TC, модель TC 229, рассчитан на работу с хладагентом R407C и обеспечивает номинальную теплоотдачу 229 кВт при температуре конденсации +33,5 °C и рабочем температурном режиме теплоносителя от +15 °C до +30 °C; внутренние объёмы теплоносителя и хладагента составляют соответственно 20,9 дм3 и 44,2 дм3, при расчётных условиях гидравлический расход воды составляет 13,1 м3/ч, а гидравлические потери — 36 кПа.

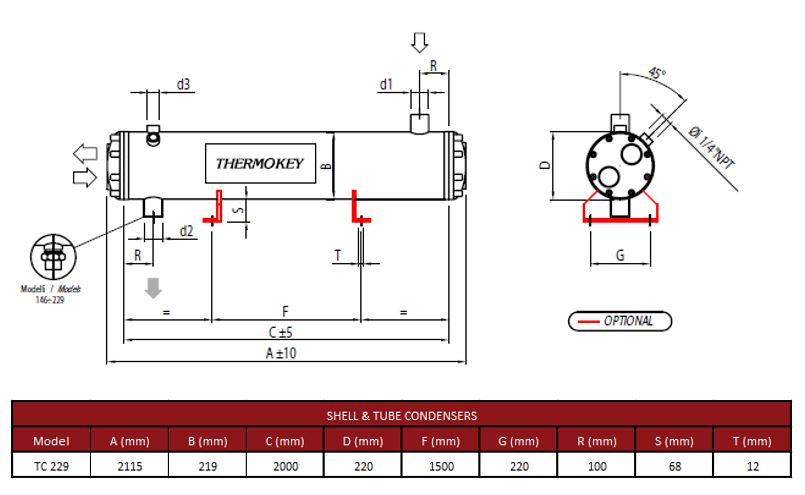

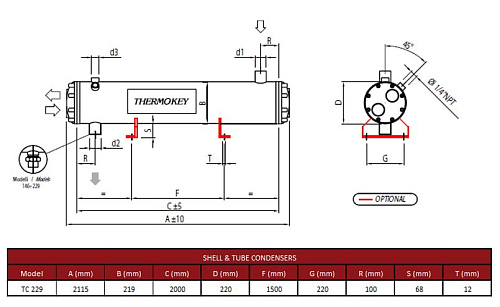

Конструкция выполнена по схеме кожух–труба с четырёхходовым трубным пучком, обеспечивающим последовательное прохождение хладагента через секции теплообменника; подключения хладагента выполнены стандартными патрубками (вход ODS42, выход ODS35 с вариантом RTLK 1–3.4"), что обеспечивает совместимость с типовыми холодильными магистралями.
Трубный пучок изготовлен из специальной медной трубки с наружным оребрением и внутренними канавками, применёнными для повышения эффективной поверхности теплообмена и снижения склонности к загрязнению; сочетание наружных ребёр и внутренних канавок позволяет обеспечить компактность и уменьшение массы при заданной производительности. Корпус и материалы конструкции рассчитаны на эксплуатацию с пресной и колодезной водой, при необходимости возможна поставка модификаций для работы с морской водой.
Устройство предназначено для применения в системах охлаждения и кондиционирования воздуха и совместимо с промышленными холодильными установками, включая объекты складской логистики, торговые и пищевые производственные помещения, где используется хладагент R407C и проточный водяной теплоноситель.
