Конденсатор кожухотрубный Thermokey серии «TC» 208 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 208
- Артикул: TC 208
- Бренд: Thermokey
- Вес кг: 106
- Вместимость по воде дм3: 18,6
- Вместимость по хладагенту дм3: 30,9
- Исполнение: 4-х ходовое
- Потери давления кПа: 36
- Производитель: Thermokey
- Производительность кВт R407C Tk-+33.5, Tw=+15 / +30: 208
- Патрубки хладагента Вход / Выход: ODS42 / RTLK 1-3.4" ODS35
- Расход воды м3/час: 12
Описание
Конденсатор кожухотрубный Thermokey серии TC предназначен для работы с хладагентом R407C и имеет расчетную теплопроизводительность 208 кВт при температуре конденсации +33,5 °C и температурной разнице теплоносителя по воде в режиме Tw = +15 / +30 °C; расчетная подача воды составляет 12 м3/ч при потере давления порядка 36 кПа. Внутренние объемы оборудования составляют приблизительно 18,6 дм3 по воде и 30,9 дм3 по хладагенту, что важно учитывать при проектировании схемы и подборе запорно-регулирующей арматуры. Входные и выходные патрубки для фреоновых магистралей выполнены под стандартизированные соединения (ODS42 и ODS35 с наличием переходного элемента RTLK 1-3.4").

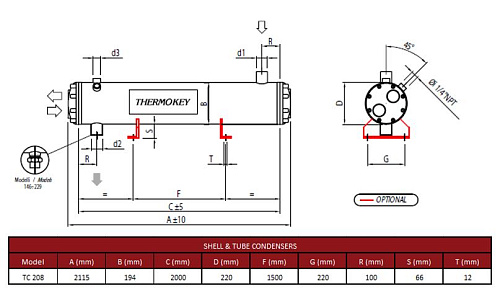

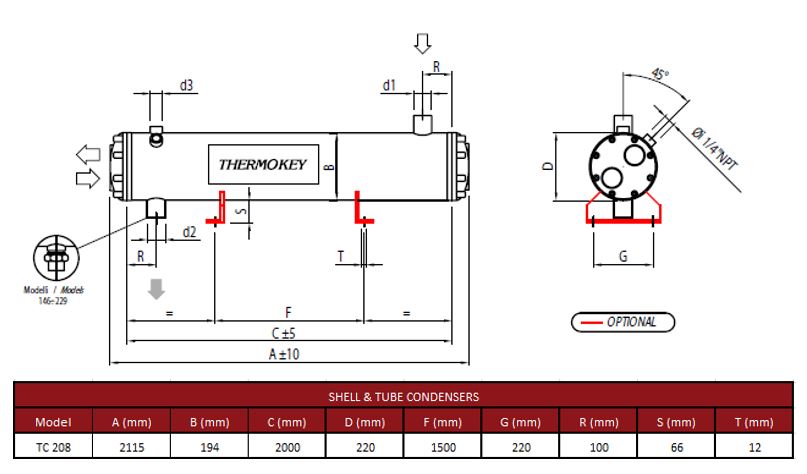

Конструкция представляет собой кожухотрубный теплообменник с четырёхходовым (4-х ходовым) вариантом трубной системы, обеспечивающим последовательный проход хладагента через секции теплообменника и оптимизацию теплопередачи при заданных гидродинамических параметрах. Корпус и компоновка обеспечивают возможность подключения линий хладагента и воды со стороны кожуха и трубных досок; гидравлические характеристики и укладка труб рассчитаны на эксплуатацию в системах с обычной подпиткой и циркуляцией воды в диапазоне указанных расходов.
Теплообменная часть выполнена с использованием труб из специальной меди, имеющих наружное оребрение и внутренние канавки, что повышает эффективную площадь теплообмена и уменьшает склонность к образованию отложений по сравнению с гладкотрубными решениями. Материалы и конструктивные элементы, применённые в теплообменнике, рассчитаны на эксплуатацию с водопроводной и колодезной водой; при необходимости возможно исполнение с материалами и обработкой, адаптированными для морской воды (по запросу производителя).
Устройство предназначено для стационарной установки в промышленных системах охлаждения и кондиционирования: технологические холодильные установки, пищевое производство, склады и логистические центры, где требуется конденсация хладагента R407C с заданной производительностью и интеграция с системами циркуляции воды. Указанные гидравлические и объёмные параметры следует учитывать при подборе насосного оборудования, арматуры и средств контроля для обеспечения требуемой площадной и массовой балансировки системы.
