Конденсатор кожухотрубный Thermokey серии «TC» 188 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 188

Описание

Конденсатор кожухотрубный Thermokey серии TC 188 рассчитан на работу с хладагентом R407C и обеспечивает конденсационную мощность порядка 188 кВт при условиях теплового баланса с температурой конденсации ~+33,5 °C и температурным режимом теплоносителя Tw +15/+30 °C. Гидравлическая пропускная способность по воде составляет 10,8 м3/ч при потере давления в трубном пучке около 36 кПа; объём хладагента и воды в аппарате соответственно около 33,1 л и 16,9 л, что влияет на инерционные характеристики системы и подбор гидравлических компонентов.

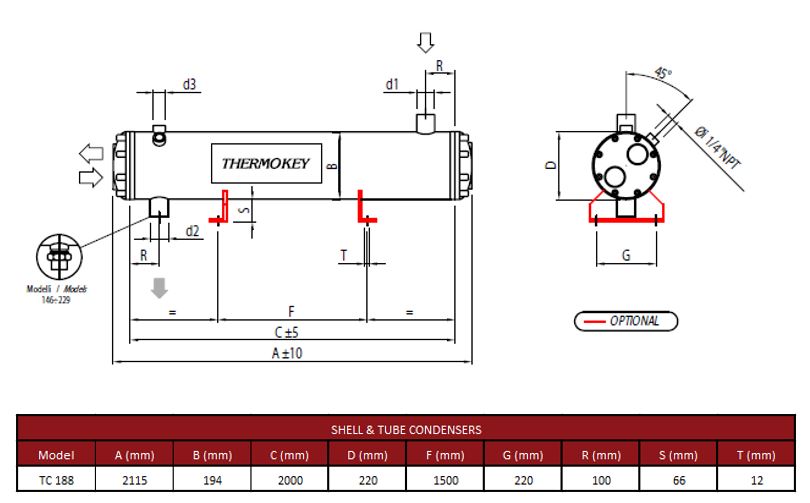

Конструктивно аппарат выполнен по классической кожухотрубной схеме с четырёхходовым (4‑ходовым) распределением потока хладагента, обеспечивающей последовательный теплообмен и компактное размещение трубного пучка. Для подключения хладагента предусмотрены патрубки ODS (вход ODS42, выход ODS35) с интерфейсом RTLK 1–3.4", обеспечивающие интеграцию в промышленные холодильные трассы и стандартные монтажные соединения.

Трубный пучок изготовлен из специальной меди и имеет наружное оребрение совместно с внутренней канавкой в трубах, что повышает коэффициент теплообмена и снижает склонность к фурнированию по сравнению с гладкими трубами. Применение оребрённых и профильных медных труб позволяет снизить габариты и массу теплообменника при сохранении требуемой производительности.

Аппарат предназначен для использования в системах охлаждения и кондиционирования промышленного назначения — в холодильных установках для складов, торговых и пищевых предприятий, а также в инженерных контурах, где в качестве вторичного теплоносителя применяется водная сеть (водопроводная или колодезная вода); при необходимости возможна поставка модификаций для эксплуатации с морской водой.
