Конденсатор кожухотрубный Thermokey серии «TC» 146 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 146

Описание

Конденсатор кожухотрубный Thermokey серии TC рассчитан на работу с хладагентом R407C и обеспечивает номинальную теплоотдачу около 146 кВт при условии конденсации хладагента при примерно +33,5 °C и температурах теплоносителя порядка +15/+30 °C; для достижения этих режимов требуется циркуляция воды порядка 8,4 м3/ч, а гидравлическое сопротивление в трубной части составляет около 36 кПа, что влияет на подбор насоса и схемы гидравлического подключения. Заполняющие объёмы корпуса по теплоносителю и по хладагенту составляют приблизительно 13,4 дм3 и 37,6 дм3 соответственно, что важно учитывать при расчёте зарядки и балансировке системы; подключения хладагента выполнены типоразмеров ODS42 для входа и ODS35 для выхода с интерфейсом RTLK 1–3.4".

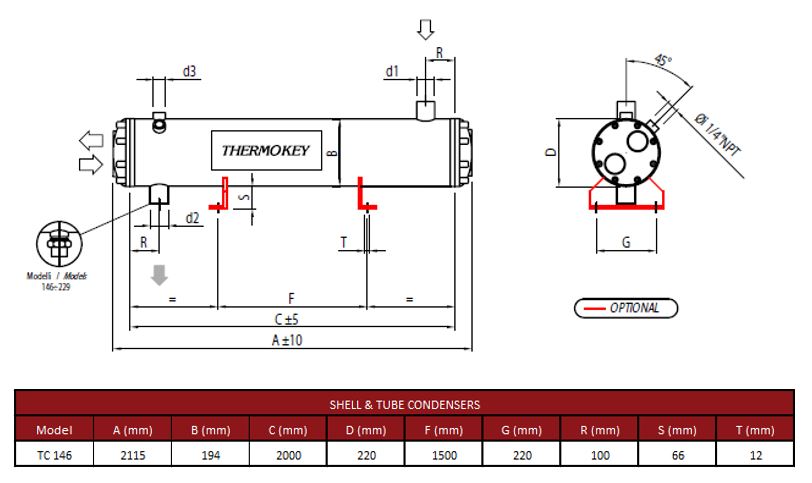

Конструктивно устройство представляет собой кожухотрубный теплообменник с четырёхходовым расположением трубного пучка, при котором хладагент последовательно проходит четыре секции труб, что обеспечивает распределение тепловой нагрузки и возможность адаптации гидравлики под конкретную схему установки. Корпус и трубный пучок рассчитаны на работу с проточной водой в проточных режимах типичных установок кондиционирования и промышленного охлаждения; конструкция патрубков и состав проходов учитывают требования к герметичному и технологичному подключению к холодильной магистрали и системе оборотного водоснабжения.

Теплообменные элементы выполнены с применением высокоэффективных медных труб с внешним оребрением и внутренними канавками, что одновременно повышает коэффициент теплообмена со стороны воды и снижает склонность к образованию отложений на стенках труб по сравнению с гладкостенными трубами. Применённые технологии оребрения и внутреннего профилирования труб направлены на уменьшение теплового сопротивления и поддержание эффективной работы при эксплуатации с водопроводной или колодезной водой; материалы и исполнение трубного пучка соответствуют практикам промышленного холодильного оборудования производителя.

Устройство предназначено для интеграции в установки охлаждения и кондиционирования воздуха в промышленных и коммерческих системах, включая логистические и пищевые предприятия, где требуются конденсаторы средней и высокой мощности; конструкция и типовые подключения обеспечивают совместимость с системной схемой на R407C и с различными типами теплоносителя (водопроводная, колодезная вода, по запросу — морская вода при соответствующей комплектации и обработке поверхностей).
