Конденсатор кожухотрубный Thermokey серии «TC» 1330 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 1330

Описание

Конденсатор кожухотрубный Thermokey серии TC предназначен для работы с хладагентом R407C; при условии конденсации при +33,5 °C и заданном теплоносителе (температуры воды в диапазоне +15…+30 °C) номинальная теплопроизводительность составляет 1 330 кВт. Для обеспечения теплообмена рассчитан расход воды порядка 76,5 м3/час при падении давления на воде около 40,5 кПа; внутренние объёмы аппарата составляют примерно 165 дм3 для воды и 232 дм3 для хладагента. Соединения хладагента выполнены в наружных диаметрах OD114,3 (вход) и OD88,9 (выход).

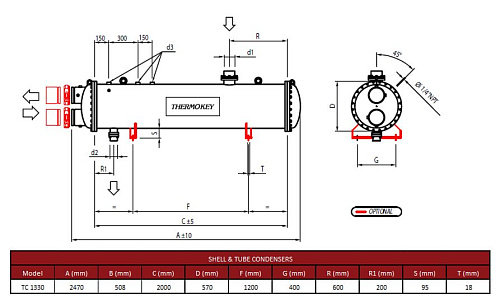

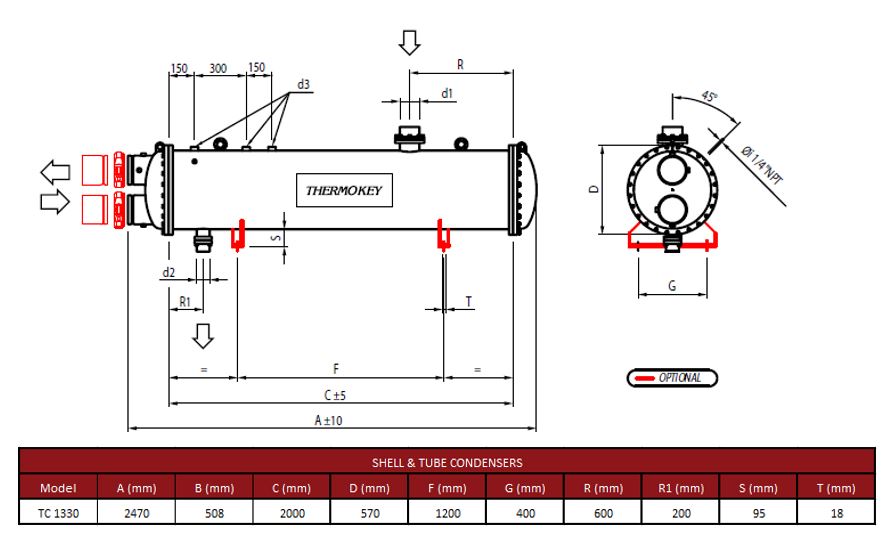

Конструкция представляет собой четырёхходовой кожухотрубный теплообменник с трубным пучком, обеспечивающим последовательное прохождение теплоносителя через четыре канала для повышения коэффициента теплообмена и выравнивания тепловых нагрузок по длине корпуса. Четырёхходовое исполнение снижает гидродинамическую неравномерность потока и упрощает интеграцию в магистральные схемы холодильных установок с крупными расходами воды и хладагента.

Трубный пучок сформирован из труб специальной меди с наружным оребрением и внутренними канавками; такое сочетание геометрии поверхности служит для увеличения эффективной площади теплообмена и уменьшения склонности к образованию отложений на внутренних и наружных поверхностях труб. Материалы и конструктивные решения ориентированы на эксплуатацию с водными теплоносителями, с возможностью адаптации к различным составам воды по согласованию.

Применяется в системах охлаждения и кондиционирования воздуха в промышленных и коммунально-бытовых объектах, включая логистические и пищевые предприятия, где требуются конденсаторы большой производительности при указанных температурных режимах; конструкция и присоединительные размеры обеспечивают совместимость с магистральными схемами крупных холодильных агрегатов и теплообменных контуров.
