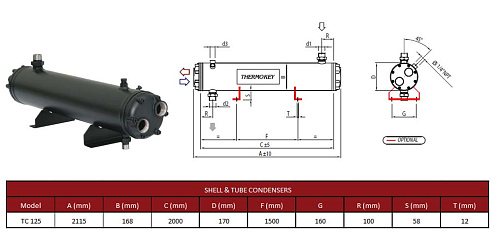

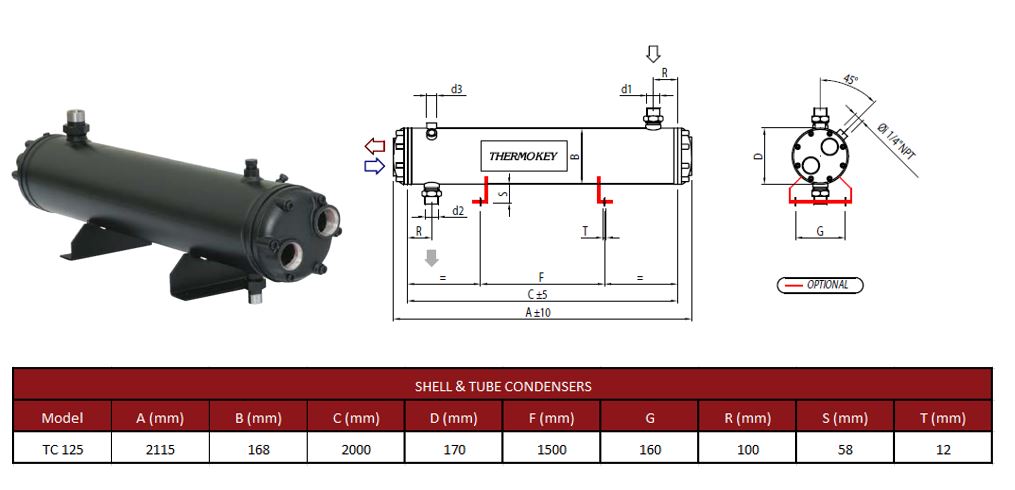

Конденсатор кожухотрубный Thermokey серии «TC» 125 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 125
- Артикул: TC 125
- Бренд: Thermokey
- Вес кг: 87
- Вместимость по воде дм3: 11,2
- Вместимость по хладагенту дм3: 26,2
- Исполнение: 4-х ходовое
- Потери давления кПа: 36
- Производитель: Thermokey
- Производительность кВт R407C Tk-+33.5, Tw=+15 / +30: 125
- Патрубки хладагента Вход / Выход: RLTK 1-3.4" ODS35 / RLTK 1-3.4" ODS28
- Расход воды м3/час: 7,2
Описание
Конденсатор кожухотрубный Thermokey серии «TC» модель 125 рассчитан на работу с хладагентом R407C и обеспечивает теплопередачу 125 кВт при температуре конденсации около +33,5 °C и рабочем температурном напоре теплоносителя Tw +15 / +30 °C. Расчетный расход воды через кожух составляет 7,2 м3/ч, гидравлические потери по воде составляют 36 кПа; внутренние объёмы теплообменника — примерно 11,2 дм3 по воде и 26,2 дм3 по хладагенту. Подключения хладагента выполнены патрубками RLTK с наружными диаметрами 3,4" (ODS35 на входе и ODS28 на выходе), что определяет требования к монтажным фитингам и коммутации.
Конструктивно изделие выполнено по схеме кожух–труба с четырёхходовым движением хладагента через трубный пучок, что влияет на распределение температур и гидравлические характеристики аппарата. Трубный пучок оснащён наружным оребрением и внутренней канавчатостью, обеспечивающими повышенную интенсивность теплообмена со стороны как хладагента, так и циркулирующей воды. Компоновка корпуса и размещение патрубков предусмотрены для интеграции в стационарные холодильные агрегаты с циркуляционными контурами воды.
В изделии используются медные профильные трубы с наружным оребрением и внутренними канавками, применённые для увеличения эффективной площади теплообмена и снижения склонности к образованию отложений на внутренней поверхности. Технологии изготовления труб и оребрения направлены на повышение теплоотдачи при заданных габаритах трубного пучка и на улучшение эксплуатационной совместимости с типичными теплоносителями. Конструкция допускает эксплуатацию с водопроводной и артезианской водой; при необходимости возможна поставка модификаций для работы с морской водой.
Устройство предназначено для применения в стационарных холодильных и кондиционирующих установках коммерческой и промышленной направленности, где требуется конденсация при указанных температурных режимах и расходах воды. При подборе и интеграции необходимо учитывать объёмные характеристики и гидравлическое сопротивление конденсатора при расчёте циркуляционного насоса и элементов трубопровода, а также совместимость системы с хладагентом R407C.
