Конденсатор кожухотрубный Thermokey серии «TC» 1042 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 1042

Описание

Конденсатор кожухотрубный Thermokey TC 1042 рассчитан на тепловую нагрузку 1 042 кВт при работе с хладагентом R407C при температуре конденсации около +33,5 °C и температурном перепаде воды характерном для режима Tw +15/+30 °C; номинальный расход воды на стороне охлаждения составляет примерно 59,9 м3/ч, запас воды в корпусе — 98,8 дм3, а объем хладагента в теплообменнике — 127,1 дм3. На стороне хладагента предусмотрены гидравлические потери порядка 36 кПа, присоединительные патрубки для ввода и вывода хладагента выполнены с наружными диаметрами OD88,9 и OD76,1 соответственно, что отражает рассчитанную пропускную способность трубной системы.

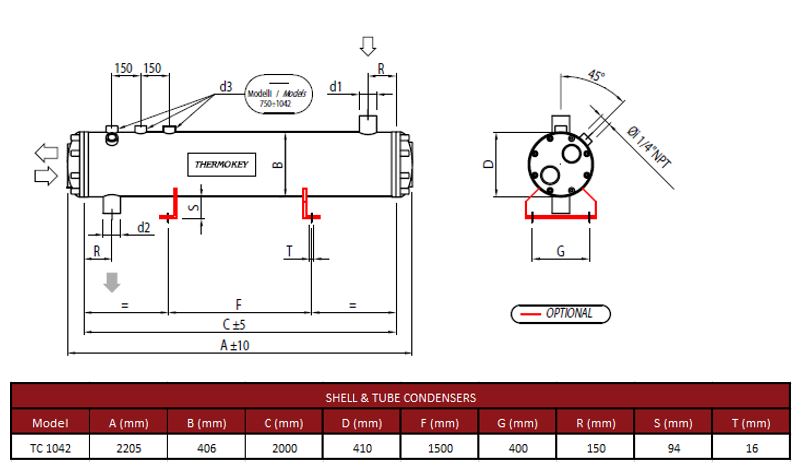

Аппарат выполнен по схеме кожухотрубного теплообменника с четырехходовым (4‑х ходовым) расположением трубного пучка, что обеспечивает последовательное движение хладагента через несколько ходов для достижения требуемой теплоотдачи при заданном тепловом потоке. Конструкция корпуса и трубного пучка ориентирована на работу с проточной оболочковой (водяной) средой, при этом гидравлические параметры и конфигурация ходов учитывают минимизацию местных неравномерностей потока и обеспечивают проектный перепад давления на стороне хладагента.

Теплообменные трубки изготовлены из специализированной меди с наружным оребрением и внутренними канавками, что сочетает увеличение площади теплообмена со стороны воды и повышение турбулентности потока хладагента внутри труб для улучшения теплопередачи и снижения склонности к заиливанию. Применение оребренных и профильных труб позволяет при той же номинальной мощности уменьшить габариты и массу теплообменника по сравнению с традиционными гладкотрубными конструкциями; возможны варианты материалов и антикоррозионных обработок по запросу в зависимости от условий эксплуатации.

Конденсатор предназначен для установки в промышленных холодильных и кондиционирующих системах, где требуется производительность порядка 1 МВт: промышленные холодильные установки, складские морозильные камеры, системы кондиционирования крупных торговых и логистических объектов и технологическое охлаждение в пищевой промышленности. Аппарат рассчитан на работу с водопроводной и колодезной водой; применение с морской водой возможно при комплектации соответствующими материалами или защитными покрытиями по согласованию.
