Конденсатор кожухотрубный Thermokey серии «TC» 104 кВт, R407c, Tk=+33.5 , Tw +15 / +30, TC 104

Описание

Конденсатор кожухотрубный Thermokey серии TC рассчитан на теплопроизводительность порядка 104 кВт при использовании хладагента R407C и расчётных условиях конденсации около +33,5 °C и температуре теплоносителя на входе/выходе примерно +15/+30 °C; при номинальной тепловой нагрузке циркуляция воды должна обеспечиваться расходом порядка 6 м3/ч, гидравлические потери на теплообменнике составляют около 36 кПа, внутренние объёмы аппарата — приблизительно 9,5 дм3 по воде и 28,5 дм3 по хладагенту.

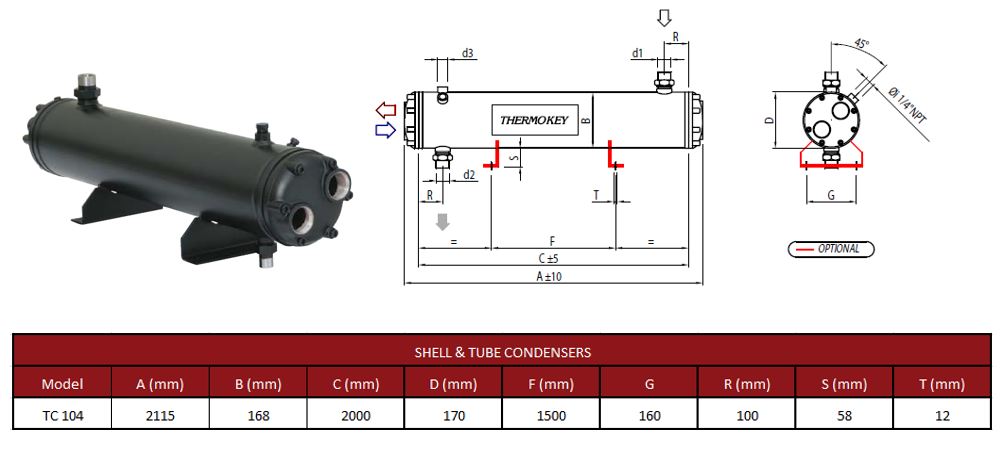

Конструктивно аппарат выполнен по кожухотрубной схеме с четырёхходовым (четырёхпроходным) расположением трубных пучков, что обеспечивает последовательное прохождение хладагента через теплообменную секцию и позволяет соотнести тепловую и гидравлическую характеристики; присоединительные патрубки хладагента марки RLTK имеют ODS-подключения с типоразмерами, соответствующими входу и выходу (ODS35 и ODS28), что обеспечивает совместимость с типовыми фреоновыми магистралями.

Теплообменная часть выполняется на основе медных труб повышенной теплопроводности с наружным оребрением и внутренней канавчатой поверхностью для повышения коэффициента теплоотдачи и ограничения образования отложений на стенках; конструкция ориентирована на эксплуатацию с проточной системой охлаждения и предусматривает материалы и форм-факторы, согласованные с требованиями к коррозионной стойкости контактирующих сред.

Оборудование предназначено для применения в системах охлаждения и кондиционирования воздуха, в том числе в промышленных установках торговых и логистических объектов и пищевой отрасли; совместимо с холодильными системами на базе R407C и рассчитано на работу с водопроводной или колодезной водой, при необходимости возможна адаптация для работы с морской водой по согласованию.
