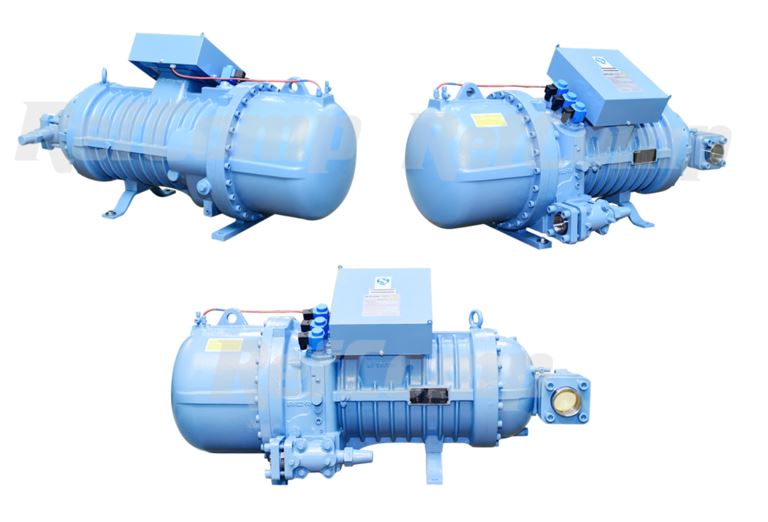

Компрессор RefComp, винтовой, полугерметичный, 318 м3/ч, SW3L9500

Описание

Скролл-компрессор RefComp SW3L9500 представляет собой полугерметичную винтовую машину с объёмной подачей порядка 318 м3/ч при частоте сети 50 Гц; исполнение моторной части — версия L. На корпус выведены присоединения линий всасывания и нагнетания диаметрами 80 мм и 54 мм соответственно, предусмотрена возможность установки адаптера для впрыска жидкости и ступенчатое регулирование производительности в режимах 100, 75 и 50% для согласования компрессора с изменяющейся холодильной нагрузкой. Встроенные датчики температуры PTC контролируют состояние обмоток двигателя и температуру нагнетания, что обеспечивает входные сигналы для систем защиты и управления.

Конструкция выполнена с учётом интеграции сервисных и защитных узлов: в гидравлической части предусмотрена возможность запирания линии всасывания и нагнетания, на линии нагнетания реализованы обратный и предохранительный клапаны, в электрическом отсеке смонтированы модуль защиты двигателя INT 69 RCY и конденсатор при исполнении электрооборудования со степенью защиты IP54. Для снижения передачи вибраций применены резиновые амортизаторы; масляная система оборудована управляемым электромагнитным клапаном, сменным масляным фильтром, датчиком расхода масла и смотровым стеклом, а также модулем электронной защиты INT69VS для контроля параметров масляного контура.

В основе рабочего процесса — винтовой принцип с полугерметичным исполнением корпуса, что обеспечивает герметичность холодильного контура при сохранении доступа к обслуживаемым узлам. Применение PTC-датчиков и электронных модулей защиты обеспечивает автоматизированный контроль температуры и состояния двигателя, а возможность наполнения азотом при транспортировке/хранении снижает риск коррозии внутренних полостей и масляного контура. Опция впрыска жидкости расширяет эксплуатационные режимы, позволяя управлять тепловыми режимами при повышенных нагрузках или реализовывать схемы с экономайзером.

Компрессор предназначен для интеграции в промышленные и коммерческие холодильные установки и системы технологического охлаждения, где требуются ступенчатое регулирование производительности и надёжный контроль масляного контура; присоединительные диаметры и интерфейсы позволяют его использовать в существующих магистралях соответствующих типоразмеров и в системах с требованиями к мониторингу температуры и защиты двигателя.
