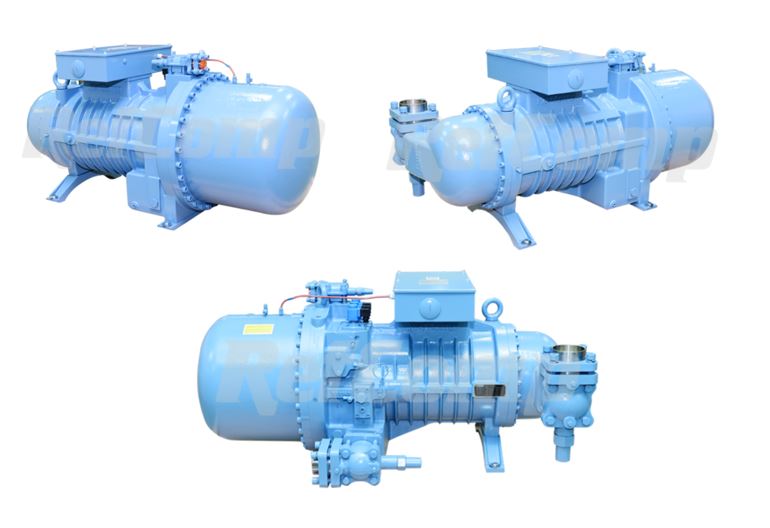

Компрессор RefComp, винтовой, полугерметичный, 600 м3/ч, SW3H24000

Описание

Винтовой полугерметичный компрессор RefComp модели SW3H24000 с мотором версии H рассчитан на объемную производительность при частоте 50 Гц в районе 600 м3/ч; конструкция предназначена для установки в холодильных и технологических контурах с присоединительными патрубками всасывания и нагнетания соответственно примерно 104,8 мм (4 1/8") и 80 мм (3 1/8").

Конструктивно устройство выполнено как полугерметичный винтовой блок с возможностью поэтапного регулирования производительности (ступени 100%, 75%, 50%), оснащено запорными клапанами на линиях всасывания и нагнетания, встроенным обратным клапаном и предохранительным клапаном на магистрали нагнетания. Электрическая коробка с уровнем защиты IP54 размещает модуль защиты двигателя INT 69 RCY, а двигатель контролируется шестью встроенными датчиками температуры PTC и отдельным датчиком температуры нагнетания; поставка включает элементы масляного контура (электромагнитный клапан, сменный масляный фильтр, датчик расхода масла, смотровое стекло, модуль электронной защиты INT69VS и конденсатор), резиновые амортизаторы и заводскую зарядку азотом для сохранения внутренней чистоты. В качестве опции доступен адаптер для впрыска жидкости, обеспечивающий дополнительную настройку режима работы при определённых технологических схемах.

При проектировании использованы технологии электронного и температурного контроля (PTC-датчики и модули защиты INT69), модульная схема масляного контура с обслуживаемыми элементами и защитой потока масла, а также степень защиты электрооборудования IP54 и антивибрационные опоры для снижения передачи вибраций на монтажную раму; заводская подзарядка азотом применяется для предотвращения окисления и обеспечения сохранности внутренних поверхностей до ввода в эксплуатацию.

Компрессор рассчитан для применения в промышленных и коммерческих холодильных системах, холодильно-складских комплексах и технологических установках пищевой промышленности; наличие стандартных присоединений и ступенчатого регулирования производительности обеспечивает совместимость с типовыми холодильными линиями и системами управления, а опция впрыска жидкости позволяет адаптировать устройство под схемы с контролем перегрева или необходимостью дополнительного теплообмена во впрыске.
