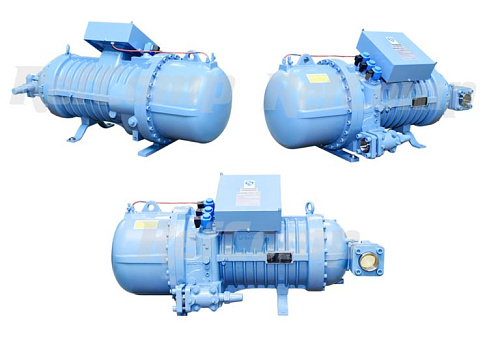

Компрессор RefComp, винтовой, полугерметичный, 286 м3/ч, SW3H10500

Описание

Винтовой полугерметичный компрессор RefComp SW3H10500 рассчитан на объемную подачу хладагента при частоте сети 50 Гц около 286 м3/ч; агрегат оснащён моторной версией H и предусмотрен для встраивания в холодильные и кондиционирующие контуры средней производительности. Присоединительные патрубки укомплектованы размерами для всасывающей и нагнетательной магистралей: всасывание Ø80 мм (≈3 1/8"), нагнетание Ø54 мм (≈2 1/8"), что определяет требования к фитингам и трубопроводам при проектировании системы.

Конструкция предусматривает полугерметичное исполнение с винтовым блоком компрессора и встроенным электродвигателем; в стандартной комплектации присутствуют запорные клапаны на всасывании и нагнетании, встроенный обратный клапан и предохранительный клапан на линии нагнетания. Для управления производительностью реализованы три фиксированных режима регулирования — 100%, 75% и 50%. Электрическая часть закрыта в корпусе со степенью защиты IP54, предусмотрен модуль защиты двигателя INT69 RCY и модуль электронной защиты масляного контура INT69VS, двигатель оснащён несколькими PTC-датчиками температуры, а на нагнетании установлен отдельный PTC-датчик температуры.

В состав масляного контура входят сменный масляный фильтр, электромагнитный клапан, датчик расхода масла и смотровое стекло, что обеспечивает контроль и защиту циркуляции смазки; комплект поставки также включает резиновые амортизаторы и заправку азотом для транспортирования/хранения. В качестве опции может быть установлен адаптер для впрыска жидкости, расширяющий возможности управления теплообменом и предотвращения перегрева в определённых режимах работы.

Компрессор предназначен для использования в стационарных холодильных системах торговых помещений, складов и пищевых производств, а также в комплектных агрегатах и централизованных системах среднего диапазона производительности; выбор модели и её интеграция требуют согласования присоединительных диаметров, режимов регулирования производительности и наличия опции впрыска жидкости в зависимости от температуры кипения и схемы трубопроводов в конкретной системе.
