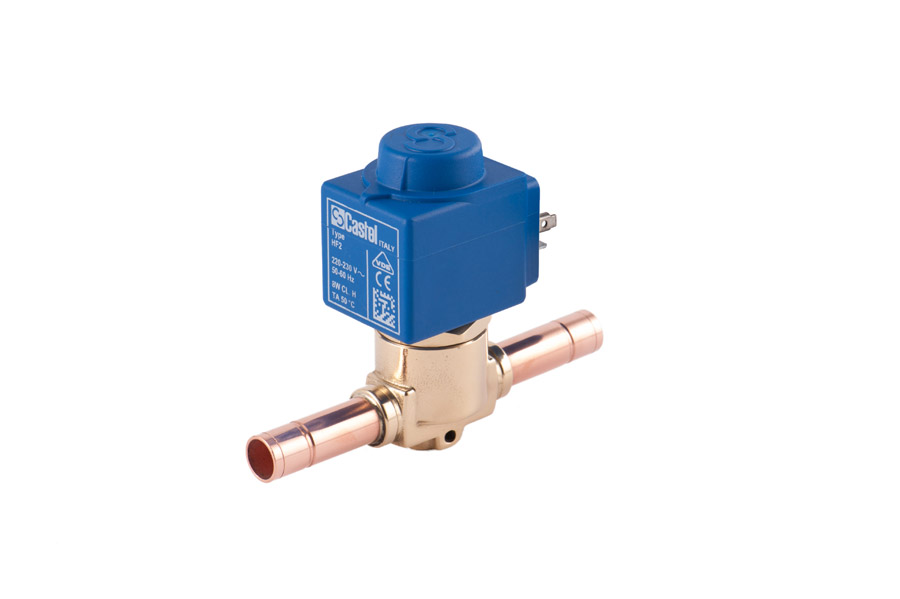

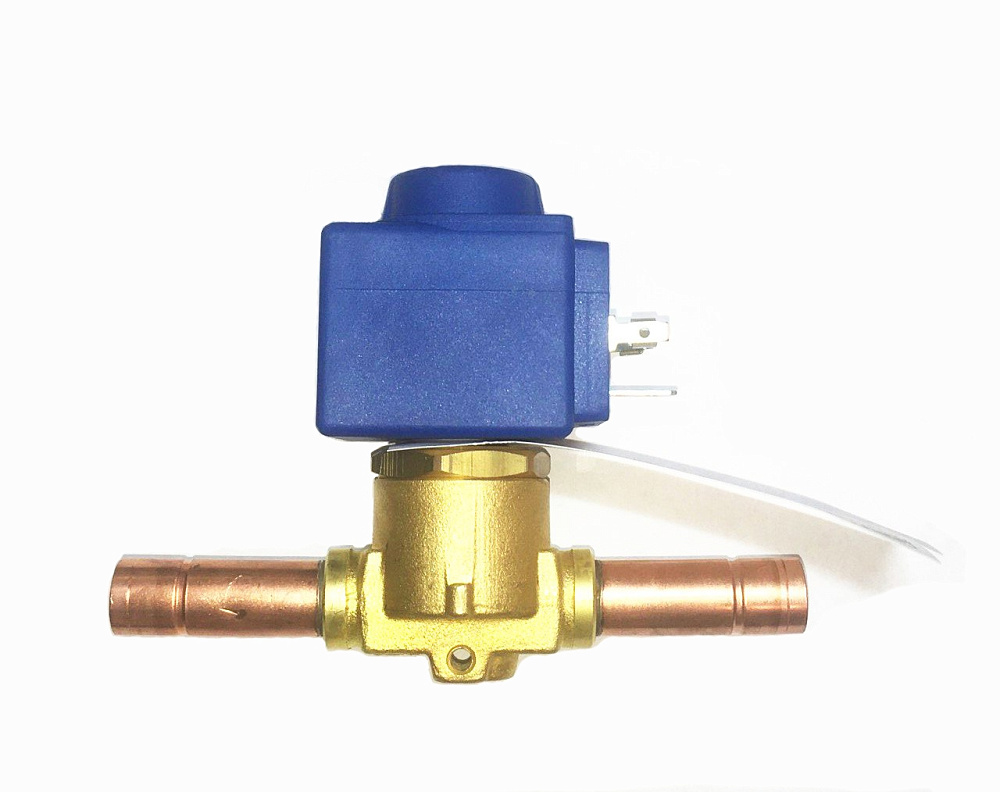

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 12mm ODS 220-230V, 1068/M12A6
- Артикул: 1068/M12A6
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 0,8
- Соединение пайка Ø Дюймы / мм: - / 12
Описание
Соленоидный клапан Castel 1068/M12A6 предназначен для электрического перекрытия и пропуска рабочих сред; электронагрузка катушки HF2 рассчитана на питание 220–230 В, номинальная пропускная способность соответствует коэффициенту Kv 0,8 м3/ч, рабочее давление до 45 бар и температурный диапазон эксплуатации от −35 °C до +105 °C. Соединение выполнено под пайку для труб диаметром 12 мм, что определяет способы монтажного присоединения в трубопроводной сети.
В конструкции применяется мембранный (диафрагменный) исполнительный механизм, обеспечивающий механическое разделение управляющей катушки и проходной полости клапана и реализующий перекрывной цикл при подаче и отключении питания. Катушка типа HF2 монтируется на корпусе клапана и обеспечивает электромагнитное управление положением запирающего элемента.
Технологические решения включают диафрагменную систему уплотнения и пайку как стандартный способ соединения с трубопроводом диаметра 12 мм; комбинация мембранного запирания и электромагнитной катушки HF2 применима для минимизации контакта управляющих элементов с рабочей средой и упрощения обслуживания внешней части привода.
Клапан предназначен для применения в холодильных и климатических системах: жидкостных и всасывающих линиях, трубопроводах горячего газа, системах шоковой заморозки и жидкостного охлаждения, где требуются клапаны с указанными диапазоном температур, допустимым давлением и пропускной способностью; выбор по производительности проводится на основе значения Kv и трубного подключения 12 мм.
