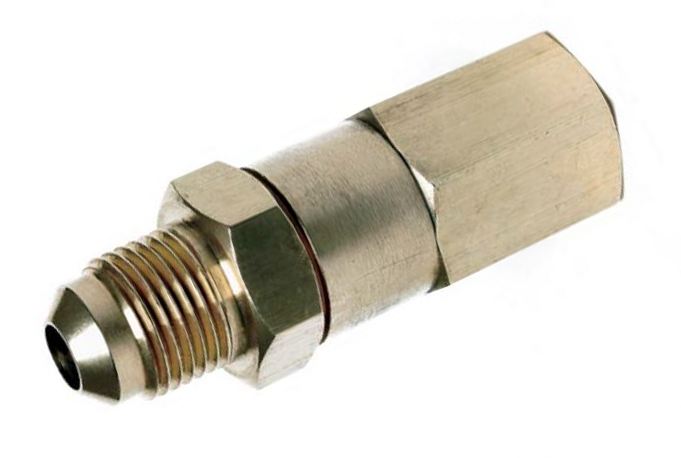

Дифференциальный клапан AC&R / HENRY 3/8"M x 3/8"F P-2.4, S-9104XH
- Артикул: S-9104XH
- Бренд: AC&R HENRY
- Вес кг: 0,13 кг
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" SAE внутренняя
- Производитель: AC&R HENRY
- Диапазон работы по температуре TS, °C Мин / Макс: -10….+120 °С
- Избыточное давление bar: 2,4 постоянное
- Максимальное рабочее давление MWP Бар: 40
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/8" SAE внешняя
Описание
Дифференциальный клапан AC&R HENRY S-9104XH предназначен для регулирования подачи масла в системах низкого давления и поддержания положительной разницы давлений между масляным резервуаром и картером компрессора; рабочий диапазон по температуре рассчитан от −10 до +120 °C при допустимом постоянном перепаде порядка 2,4 бар и предельном рабочем давлении до 40 бар. Входной и выходной присоединения выполнены в соответствии со стандартом SAE диаметром 3/8", один порт — с внутренней резьбой, другой — с внешней, что обеспечивает совместимость с типовыми трубопроводными фитингами холодильного оборудования.
Конструкция клапана рассчитана на установку со стороны контура, создающего давление всасывания, и обеспечивает стравливание избыточного давления масляного резервуара при сохранении требуемого дифференциала для подачи масла к регуляторам уровня; исполнение присоединений облегчает интеграцию в существующие маслопроводящие линии компрессорной установки.
Материалы и уплотнения подобраны с учётом эксплуатационных требований по температуре и рабочему давлению, что обеспечивает совместимость с типичными хладагенто-масляными средами; применение стандартных SAE‑соединений и конструктивных решений соответствует промышленным требованиям по герметичности и механической прочности в холодильной технике.
Клапан предназначен для применения в холодильных и компрессорных системах торговых и промышленных объектов, где требуется управление подачей масла в низком давлении; допускается эксплуатация с хладагентами на базе гидрохлорфторуглеродов, гидрофторуглеродов и CO2 и с соответствующими им маслами.
