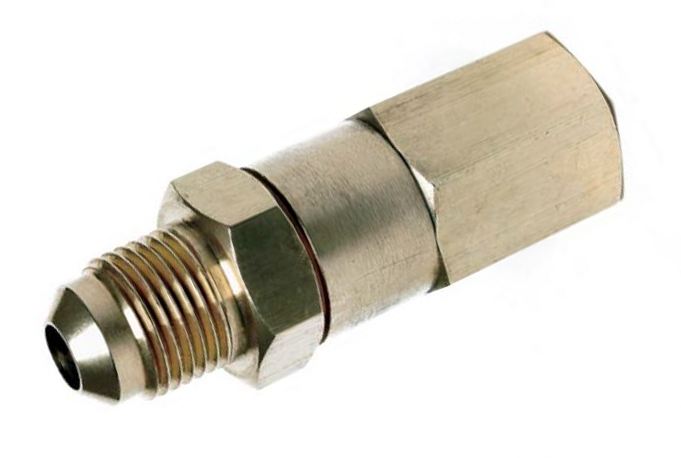

Дифференциальный клапан разности давления AC&R 3/8"M x 3/8"F P-1.4, S-9104H
- Артикул: S-9104H
- Бренд: AC&R HENRY
- Вес кг: 0,13 кг
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" SAE внутренняя
- Производитель: AC&R HENRY
- Диапазон работы по температуре TS, °C Мин / Макс: -10….+120 °С
- Избыточное давление bar: 0,35 постоянное
- Максимальное рабочее давление MWP Бар: 40
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/8" SAE внешняя
Описание
Дифференциальный клапан AC&R HENRY S-9104H (P-1.4, 3/8"M x 3/8"F) предназначен для регулирования перепада давлений в системе подачи масла низкого давления: обеспечивает стравливание избыточного давления из масляного резервуара при сохранении положительной разницы давлений между резервуаром и картером компрессора. Конструктивно рассчитан на постоянную избыточную надбавку порядка 0,35 бар, максимальное рабочее давление до 40 бар и рабочий температурный диапазон от −10 °C до +120 °C; присоединительные штуцера — стандартная SAE‑резьба 3/8" (вход — внутренняя, выход — наружная).
Клапан устанавливается со стороны контура, создающего давление всасывания, и обеспечивает стабилизацию давления, необходимую для подачи масла к регуляторам уровня; конструкция предусматривает прямое присоединение к магистралям с 3/8" SAE‑фиттингами, что упрощает интеграцию в существующие масляные контуры компрессорных агрегатов.
Материалы и уплотнения узла рассчитаны на контакт с хладагентами на базе гидрохлорфторуглеродов (HCFC), гидрофторуглеродов (HFC) и углекислым газом (CO2), а также с принадлежавшими им маслами, что обеспечивает совместимость рабочих сред и химическую стойкость рабочих поверхностей в указанных условиях эксплуатации.
Область применения включает промышленное холодильное оборудование и компрессорные установки, где требуется поддержание положительного дифференциального давления масляного контура; при эксплуатации необходимо соблюдать установленные температурные и давленческие пределы (-10…+120 °C и MWP 40 бар) и учитывать специфику применяемого хладагента и масла.
