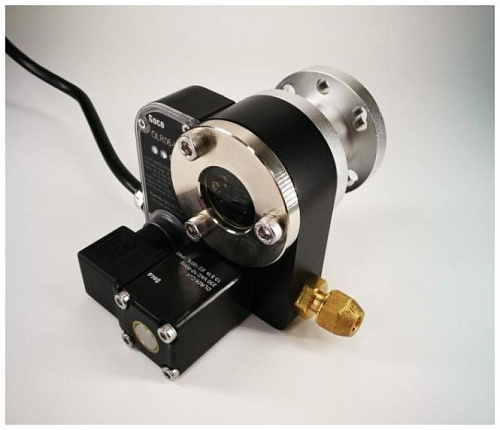

Регулятор уровня масла электронно-механический, GOLD OUT680A-12

Описание

Модель GOLD OUT680A-12 производства GOLDAIR представляет собой электронно-механический регулятор уровня масла, в котором измерение уровня осуществляется датчиком Холла в связке с магнитным поплавком; изменение положения поплавка преобразуется в электрический сигнал, используемый встроенным электронным контроллером для управления подачей масла через интегрированный электромагнитный клапан. При опускании уровня до аварийной зоны формируется сигнал тревоги, активируется аварийный контакт SPNO (обычно разомкнутый), предназначенный для внешнего отключения компрессора, при этом подача масла в картер компрессора продолжается; восстановление уровня возвращает систему из аварийного состояния и сбрасывает сигнал тревоги.

Конструктивно устройство представляет собой комбинированный узел: механический магнитный поплавок реализует контактно‑безопасное преобразование уровня в магнитное поле, датчик Холла фиксирует изменение поля и передаёт цифровой/аналоговый сигнал в электронный контроллер, который управляет встроенным электромагнитным клапаном. Наличие встроенного клапана позволяет осуществлять дозированную подачу недостающего масла непосредственно в картер компрессора без дополнительного внешнего пневмопривода или сложной обвязки.

В устройстве применена технология бесконтактного датирования уровня (датчик Холла) и магнитного поплавка, что обеспечивает нечувствительность измерения к образованию пены и внешним световым помехам; электроника обеспечивает преобразование изменения магнитного поля в управляющие команды для клапана и формирование аварийного релейного сигнала. Применённый принцип исключает оптические или емкостные способы измерения, что снижает влияние агрессивных эксплуатационных факторов на точность срабатывания.

Регулятор предназначен для интеграции в масляные системы компрессоров холодильных и климатических установок, где требуется автоматическое поддержание уровня масла и возможность удалённого отключения компрессора по сигналу аварии; устройство совместимо с типовыми схемами управления компрессорами и может использоваться в системах коммерческого и промышленного холодоснабжения, складах и пищевом производстве для обеспечения непрерывной подачи смазки в картер при снижении уровня масла.
