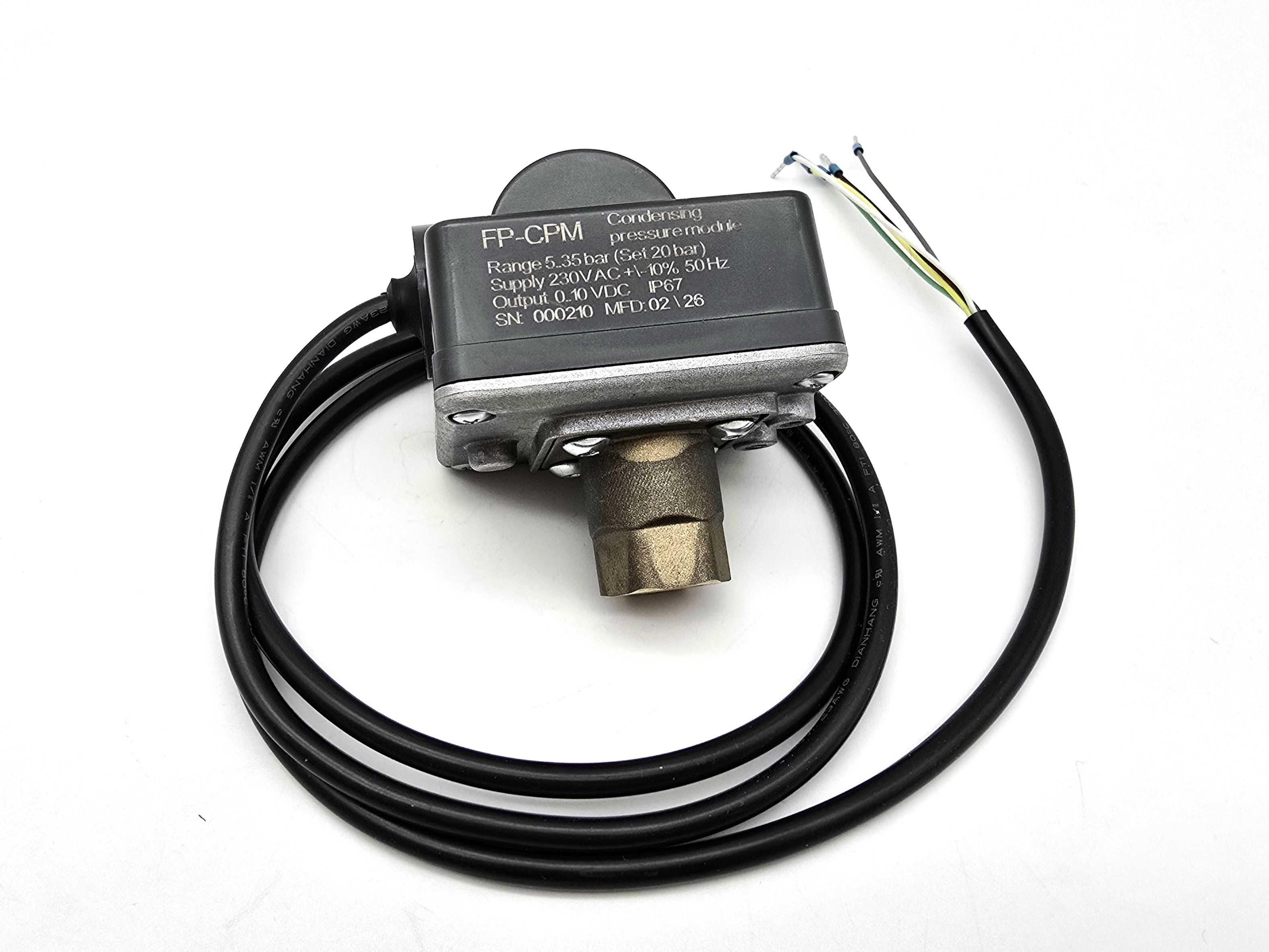

Модуль управления для регуляторов скорости вращения вентилятора FP-CPM (0-10В, 230В, 5-35 бар, IP67)

Описание

Регулятор скорости вращения вентилятора FP-CPM производства Frigopoint выполняет преобразование разницы между измеряемым давлением конденсации и заданной уставкой в пропорциональный аналоговый сигнал управления 0–10 В; питание модуля осуществляется от сети 230 В, диапазон контролируемых давлений расположен в пределах 5–35 бар, заводская уставка составляет 20 бар и может быть скорректирована регулировочным винтом на корпусе.

Устройство выполнено в герметичном корпусе с классом защиты IP67, что обеспечивает защиту электроники от пыли и влаги при монтаже на холодильных агрегатах; интерфейсы модуля предусматривают подключение датчика давления и передачу выходного аналогового сигнала на промежуточные элементы управления (трёхфазные регуляторы скорости, блоки управления EC‑моторами, частотные преобразователи), что позволяет организовать автономную систему управления скоростью вентиляторов конденсатора.

В основе работы лежит электронный пропорциональный алгоритм, преобразующий величину отклонения давления в линейный 0–10 В выходной сигнал, обеспечивающий совместимость с промышленными контроллерами и приводами; конструкция предусматривает выведение уставки наружу для оперативной настройки и стабильную генерацию опорного управляющего сигнала при заданных условиях эксплуатации.

Применяется для стабилизации давления конденсации в холодильных системах и конденсаторных агрегатах путём регулирования скорости вентиляторов через существующие приводы; совместим с трёхфазными регуляторами скорости, блоками управления EC‑двигателей и частотными преобразователями, может быть использован в коммерческих и промышленных холодильных установках, в том числе в условиях с повышенной влажностью или запылённостью благодаря уровню защиты корпуса.
