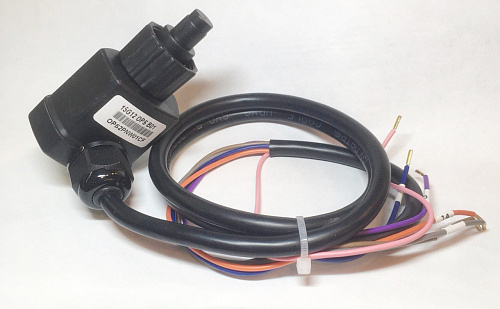

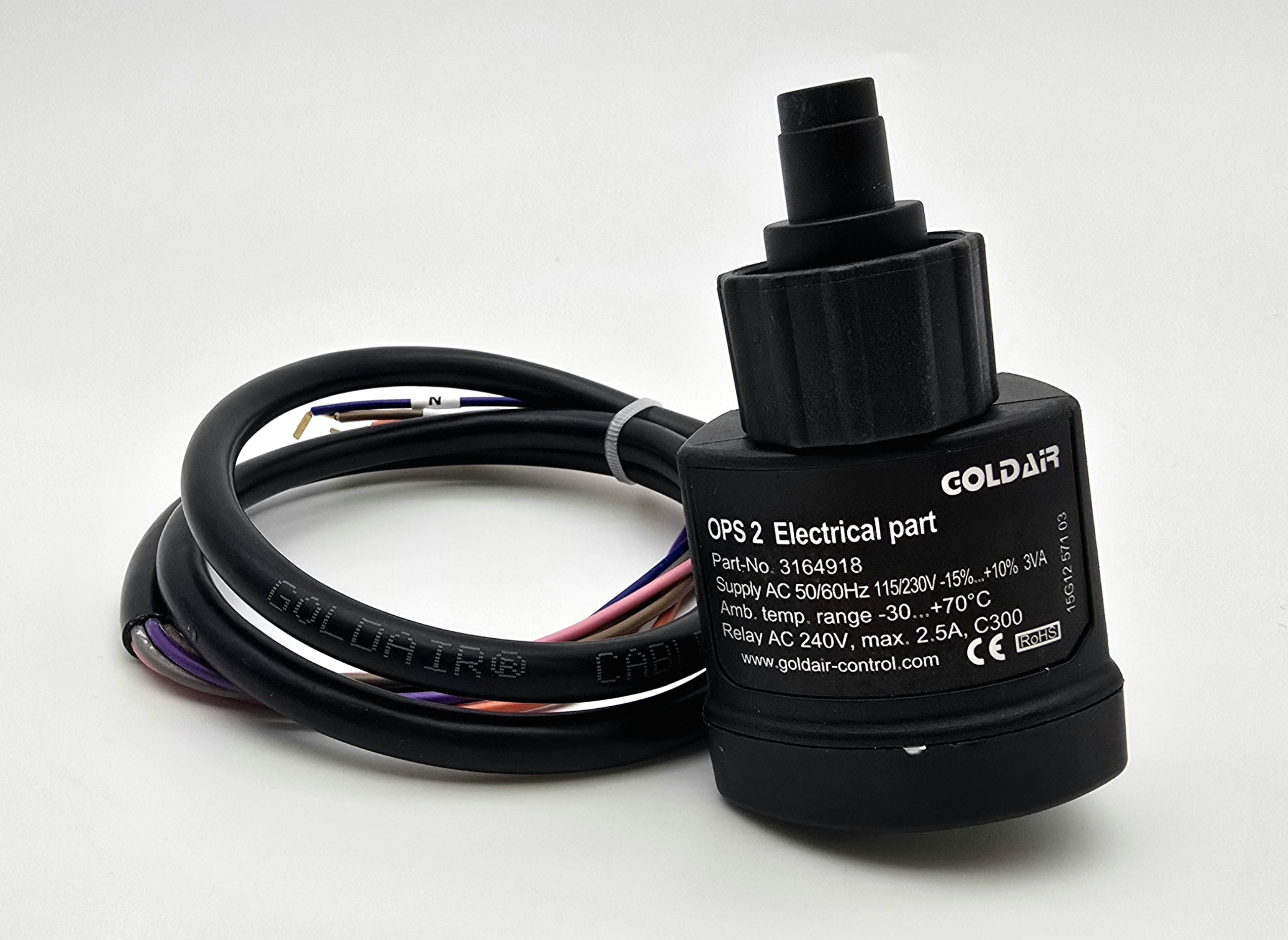

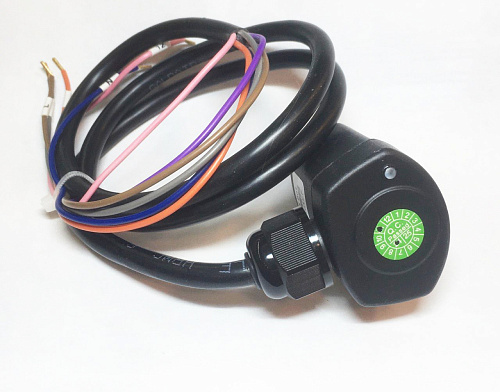

Реле контроля давления масла GOLD OPS2 (Copeland) без адаптера (оптической призмы) 3164918

Описание

Реле контроля давления масла G OL D AIR OPS2 (модель без адаптера‑оптической призмы, артикул 3164918) выполнено для работы в диапазоне окружающих температур от −30 до +70 °C и рассчитано на эксплуатацию в системах с рабочими давлением до 30 бар; срабатывание по перепаду масла настроено около 0,95 бар с допуском ±0,15 бар. Электрическая часть допускает питание в широком диапазоне переменного напряжения 115–230 В с рабочей потребляемой мощностью порядка 3 VA и частотой 50/60 Гц, что обеспечивает совместимость с типовыми электрическими сетями компрессорных установок. Корпус прибора имеет степень защиты IP54, что обеспечивает пыле- и брызгозащищённость в технологических помещениях.

Конструктивно прибор представляет собой комбинированный измерительно‑переключающий блок с механическим латунным датчиком, ввинчиваемым непосредственно в корпус масляного насоса, и креплением измерительного узла через соединительное кольцо с резьбой, позволяющее снимать блок без потери герметичности масляного или холодильного контура. Внутренние каналы корпуса обеспечивают прямое гидравлическое соединение переключателя с входным и выходным отверстиями масляного насоса, а монтаж накидной гайкой рассчитан на установку в поршневые компрессоры семейства Copeland/DWM с масляным насосом. Комплект поставки данной позиции не включает адаптер‑оптическую призму, а сам измерительный блок не является взаимозаменяемым и при замене требует корректировки проводки и электрической схемы.

Использован традиционный латунный материал для механического датчика, обеспечивающий коррозионную стойкость и механическую прочность при контакте с масляной средой; гидравлические и уплотнительные элементы рассчитаны на эксплуатацию при максимальных избыточных давлениях и в температурном диапазоне рабочей среды, заданном для изделия. Электрическая схема выполнена с допустимостью значительных колебаний питающего напряжения, что снижает требования к стабилизации питания в полевых условиях. Конструкция обеспечивает возможность сервисного обслуживания без вскрытия масляного контура.

Реле предназначено для контроля перепада давления масла в поршневых компрессорах Copeland и совместимо с полу‑герметичными компрессорами DWM, оснащёнными врезным соединением для масляного насоса; применяется в холодильных и технологических установках, где необходимо автоматическое отключение при снижении перепада давления масла ниже заданного уровня. При интеграции следует учитывать отсутствие оптического адаптера и требование к перенастройке/переподключению при замене измерительного блока.
