Разборный циклонный маслоотделитель FP-OSF-25-318
- Артикул: FP-OSF-25-318
- Бренд: Frigopoint
- Connections oil inlet SAE FLARE: 3/8" SAE
- Объём дм3: 25,0
- Предварительная заправка Л: 3,0
- Производитель: Frigopoint
- Максимальное рабочее давление MWP Бар: 28
- Соединение пайка Ø Дюймы / мм: 3 1/8" ODS
Описание
Разборный циклонный маслоотделитель FP-OSF-25-318 предназначен для отделения масла, растворённого в хладагенте, с последующим возвратом в картер компрессора; номинальный внутренний объём корпуса составляет 25,0 дм³, в корпусе предусмотрена предварительная заправка масла объёмом около 3,0 л, эффективность отделения по техническим данным превышает 90 %, максимальное рабочее давление аппаратной конструкции — 28 бар.
Конструктивно устройство выполнено по циклонной схеме: tangentialный ввод хладагента формирует вихревое поле для центробежного осаждения масляных капель, а разборный корпус обеспечивает доступ к внутренним полостям для обслуживания и очистки. Компоновка включает отдельный маслосборник для аккумулирования отобранного масла и штатные выводы для подключения маслорукава/линии возврата в картер компрессора и магистрального трубопровода холодильной установки.

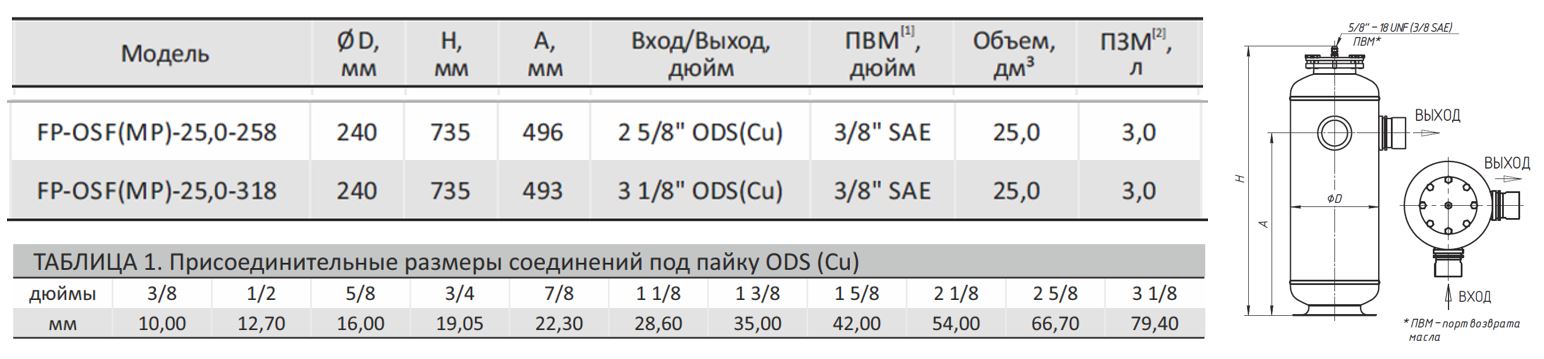

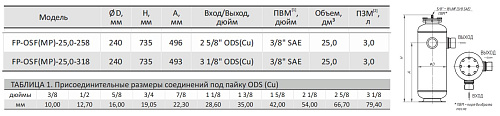

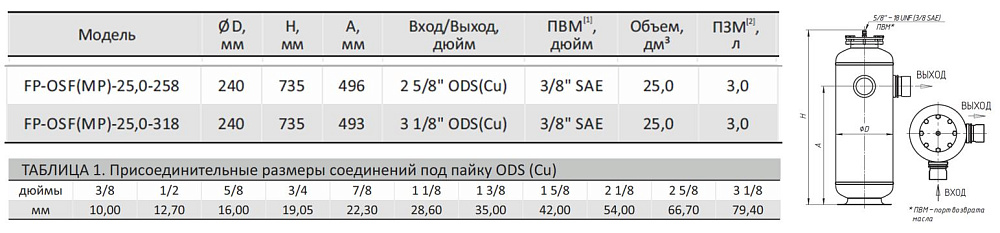

Для интеграции в технологические магистрали применены типовые холодильные соединения: вход для масла выполнен под 3/8" SAE flare, магистральный вывод обеспечивает пайку через ODS-переход диаметром примерно 3 1/8". Такие методы присоединения соответствуют распространённым монтажным технологиям в холодильной технике и гарантируют совместимость с медными и латунными трубопроводами и фитингами; конструкция рассчитана на эксплуатационные параметры, типичные для средне- и высоконапорных систем.
Модель предназначена для использования в составе компрессорно-конденсаторных агрегатов и холодильных станций предприятий торговли, логистики и пищевой промышленности; совместима с системами и трубопроводами, смонтированными с применением SAE flare и ODS-пайки, и рассчитана на работу в системах с рабочим давлением до 28 бар.
