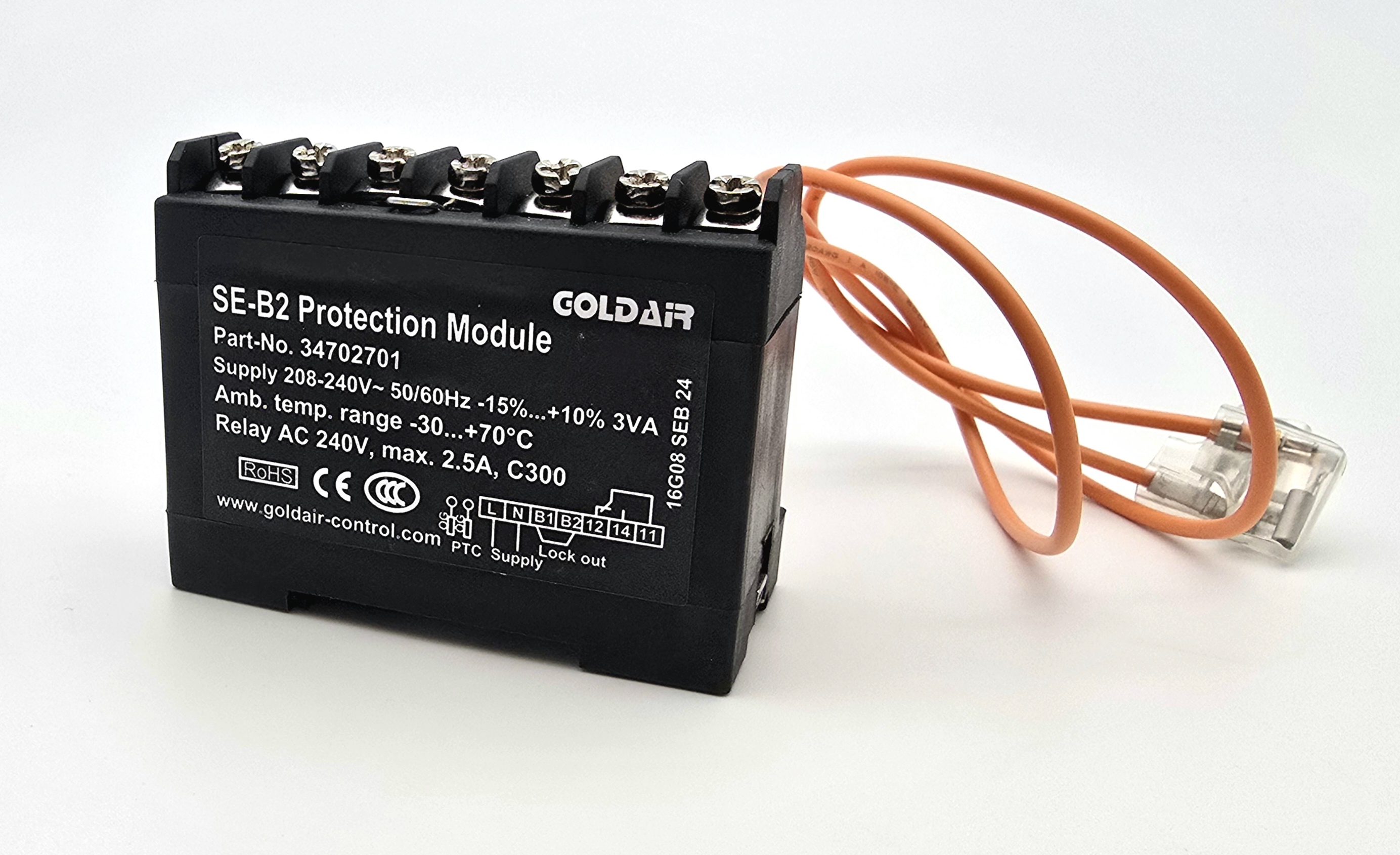

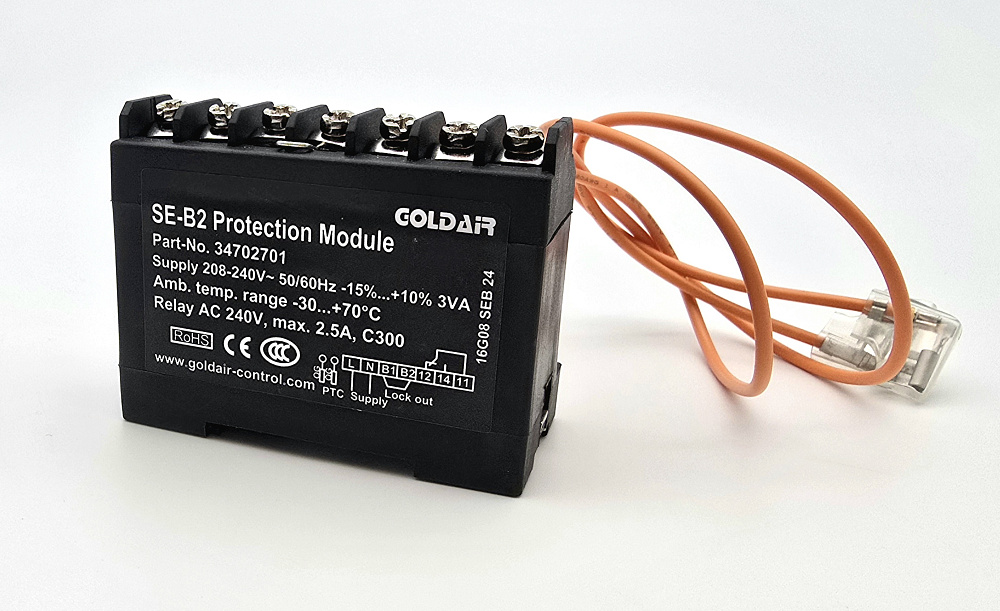

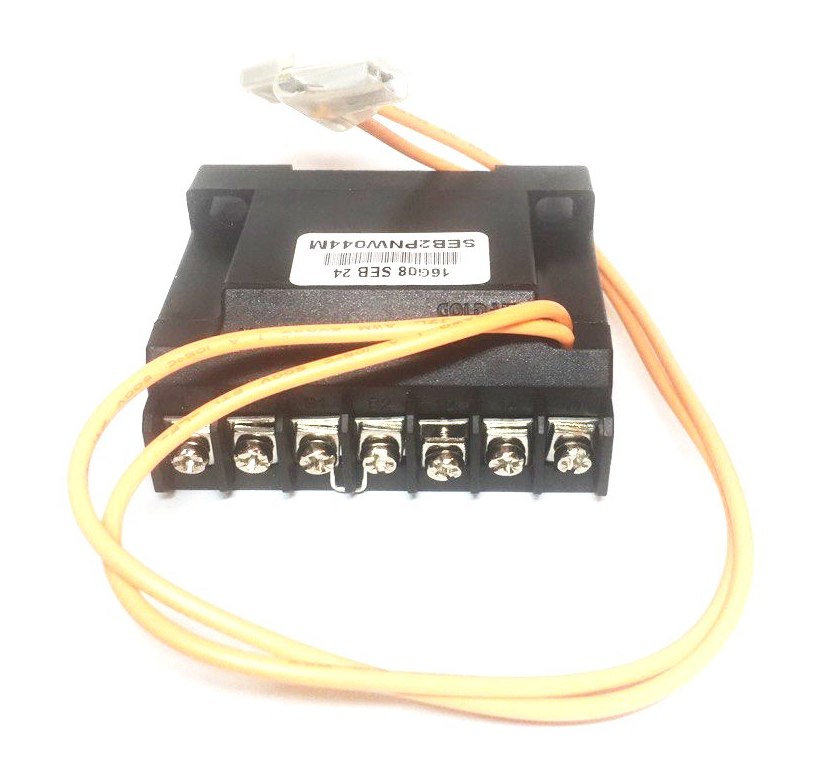

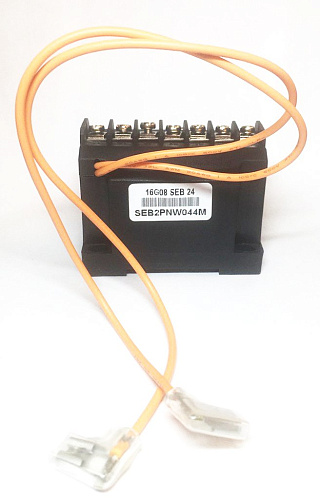

Прибор защиты электродвигателя GOLD SE-B2, Motor Protector поршневых компрессоров SE-B2, INT69VS, INT69 B2, 581250, T00ECA01, KRIWAN 22A608 (Bitzer 34702701)
- Артикул: 16G08 SEB 24
- Бренд: GOLDAIR
- Датчик температуры: 1...9 PTC, acc.to DIN44081/082
- Окружающая температура: -30...70℃
- Производитель: GOLDAIR
- Срок службы: ~ 1миллион циклов включения
- Степень защиты: IP00
- Тип монтажа: На винтах либо защелкивается на стандартную рейку 35 мм в соответствии с EN 60715
- Электропитание: AC 50/60Гц 230/240В ±10% 3ВА
Описание
Прибор предназначен для защиты электродвигателей поршневых компрессоров и рассчитан на подключение до девяти PTC-датчиков в соответствии с DIN 44081/082; питание осуществляется от сети переменного тока 50/60 Гц с номинальным диапазоном 230–240 В и допускаемым отклонением ±10%, собственное потребление порядка 3 В·А. Диапазон эксплуатации по температуре окружающей среды простирается от −30 до +70 °C, электрический ресурс переключающего узла рассчитан примерно на миллион циклов срабатывания; класс защиты корпуса соответствует IP00, что предусматривает монтаж в закрытых электроотсеках или шкафах.
Конструктивно устройство выполнено с возможностью крепления на винтах или быстрого защёлкивания на стандартную 35 мм монтажную DIN-рейку (EN 60715). Выход реализован как безпотенциальный переключающий контакт реле (переключающий контакт с разомкнутым контуром при неисправности датчика/кабеля), что обеспечивает аварийное возвращение реле в исходное положение при обрыве цепи датчиков. Прибор рассчитан на работу в системах с повышенными пусковыми нагрузками и высокой частотой коммутаций, допускает подключение датчиков с разными температурами срабатывания для контроля нескольких точек измерения.
В составе устройства применяется технология PTC-датчиков по стандарту DIN для температурной защиты, электромеханический переключающий механизм реле для гальванически развязанного сигнала и плата управления с функцией контролируемого замкнутого контура; указанный ресурс циклов отражает рассчитанную износостойкость коммутационных элементов. Отсутствие степеней защиты корпуса требует установки в защищённой среде и обеспечивает доступность сервиса и замены модулей без демонтажа внешних ограждений.
Прибор совместим с приводами поршневых компрессоров и типовыми системами холодоснабжения, в том числе с агрегатами Bitzer, RefComp, Copeland и Frastcold (аналоговые обозначения и заводские номера см. в сопроводительной документации). Возможность монтажа на DIN‑рейку и поддержка нескольких PTC-датчиков позволяют интегрировать устройство в шкафы управления компрессорными агрегатами и линиях автоматики при условии соблюдения требований по защите от внешних воздействий.
