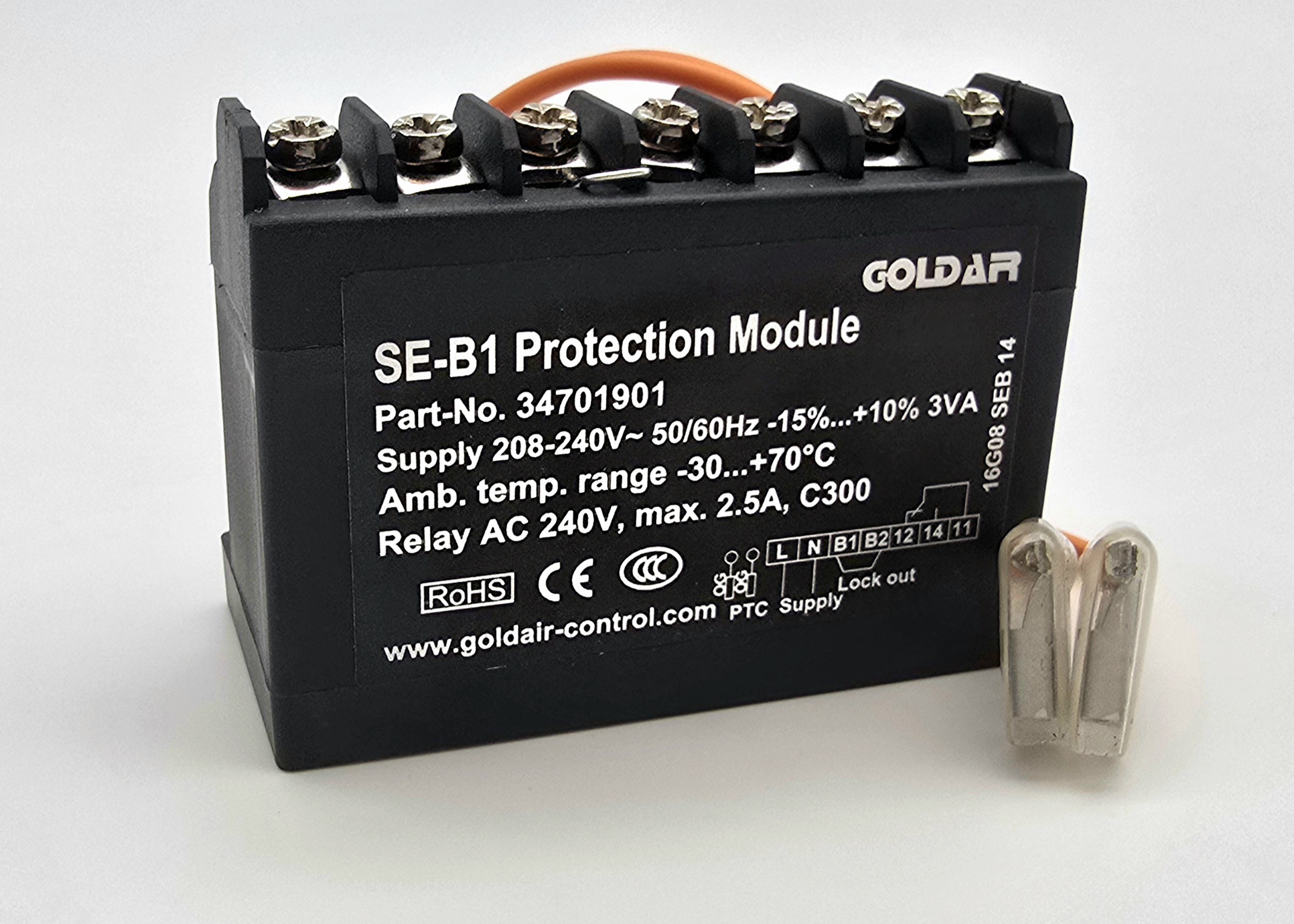

Прибор защиты электродвигателя GOLD SE-B1, Motor Protector поршневых компрессоров SE-B1, INT69VS, INT69 B1, 581250, T00ECA01, KRIWAN 22A607 (Bitzer 347019-01)
- Артикул: 16G08 SEB 14
- Бренд: GOLDAIR
- Вес кг: 160 гр.
- Датчик температуры: 1...9 PTC, acc.to DIN44081/082
- Окружающая температура: -30...70℃
- Производитель: GOLDAIR
- Срок службы: ~ 1миллион циклов включения
- Степень защиты: IP00
- Тип монтажа: Клемма винтового типа. Гибкие провода 2xAWG20 L=200 мм с флажковыми клеммами 6.3x0.8mm
- Электропитание: AC 50/60Гц 220В-240В ±10% 3ВА
Описание
Прибор защиты электродвигателя GOLDAIR серии SE-B1 (альтернативные обозначения: Motor Protector поршневых компрессоров SE-B1, INT69VS, INT69 B1, 581250, T00ECA01, KRIWAN 22A607; Bitzer 347019-01) предназначен для контроля температурного состояния обмоток и защиты от перегрева в приводах поршневых компрессоров; питание от сети переменного тока 220–240 В, 50/60 Гц, с собственным потреблением порядка 3 В·А, рабочая температура окружающей среды от −30 °C до +70 °C, расчетный ресурс — примерно 1 000 000 циклов включения, степень защиты корпуса по IEC/EN соответствует IP00.
Конструктивно устройство выполнено для встраивания в шкафы или защитные отсеки и монтируется через винтовые клеммы; к измерительной цепи по поставляемым гибким проводам (2×AWG20, длина 200 мм) с флажковыми клеммами 6,3×0,8 мм подключаются PTC-датчики, входные провода измерительной группы выделены цветовой маркировкой для упрощения монтажа. Прибор рассчитан на работу в режимах с повышенной пусковой нагрузкой и при высокой частоте коммутаций, что учитывается в схемотехнике входа и коммутационных элементах.
В основе метода контроля — измерение сопротивления PTC-датчиков, выполненных в соответствии со стандартами DIN 44081/44082; устройство допускает последовательное или параллельное подключение от одного до девяти PTC-сенсоров с разными номиналами температур срабатывания, что позволяет реализовать многоточечный контроль и учитывать различные тепловые зоны двигателя. Конструкция без защитного покрытия корпуса (IP00) и применение гибких проводов указывают на необходимость размещения прибора в защищённой монтажной оболочке при эксплуатации в агрессивной среде.
Применяется в системах холодильной техники и компрессорных агрегатах поршневого типа у производителей Bitzer, RefComp, Copeland, Frastcold и аналогичных, где требуется температурная защита обмоток при высоких пусковых токах и частых включениях; поддержка до девяти PTC-датчиков обеспечивает контроль нескольких контрольных точек на двигателе или вблизи критических узлов компрессора.
