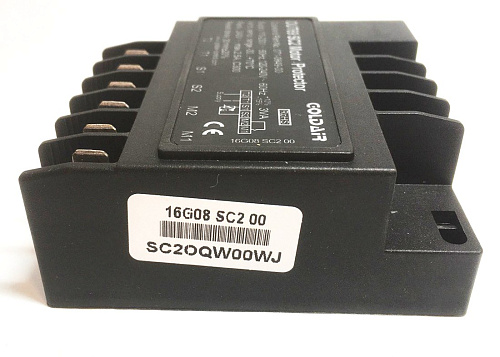

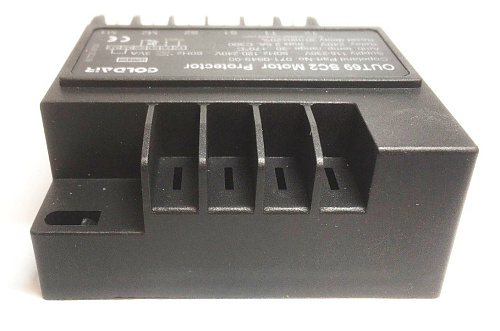

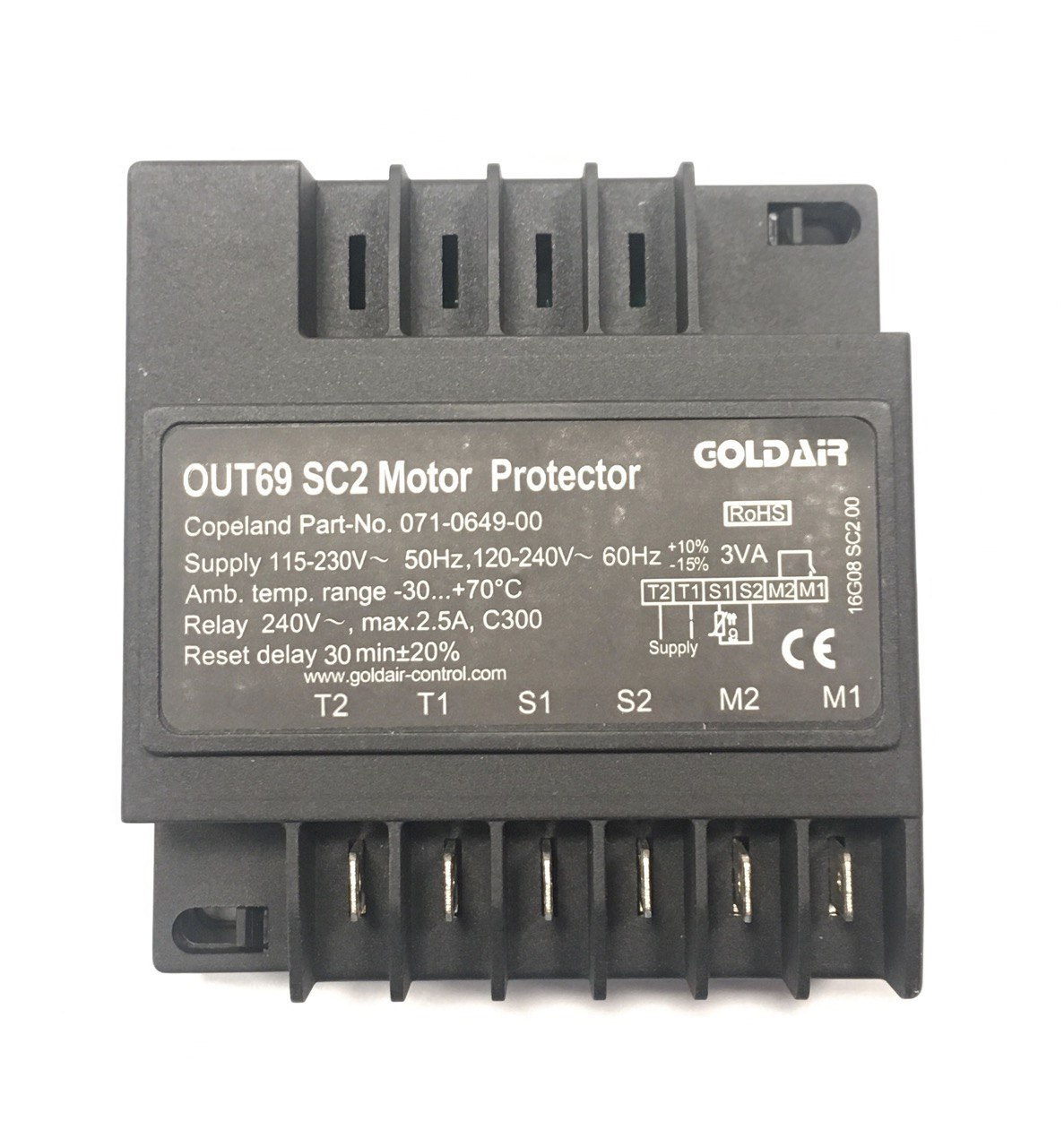

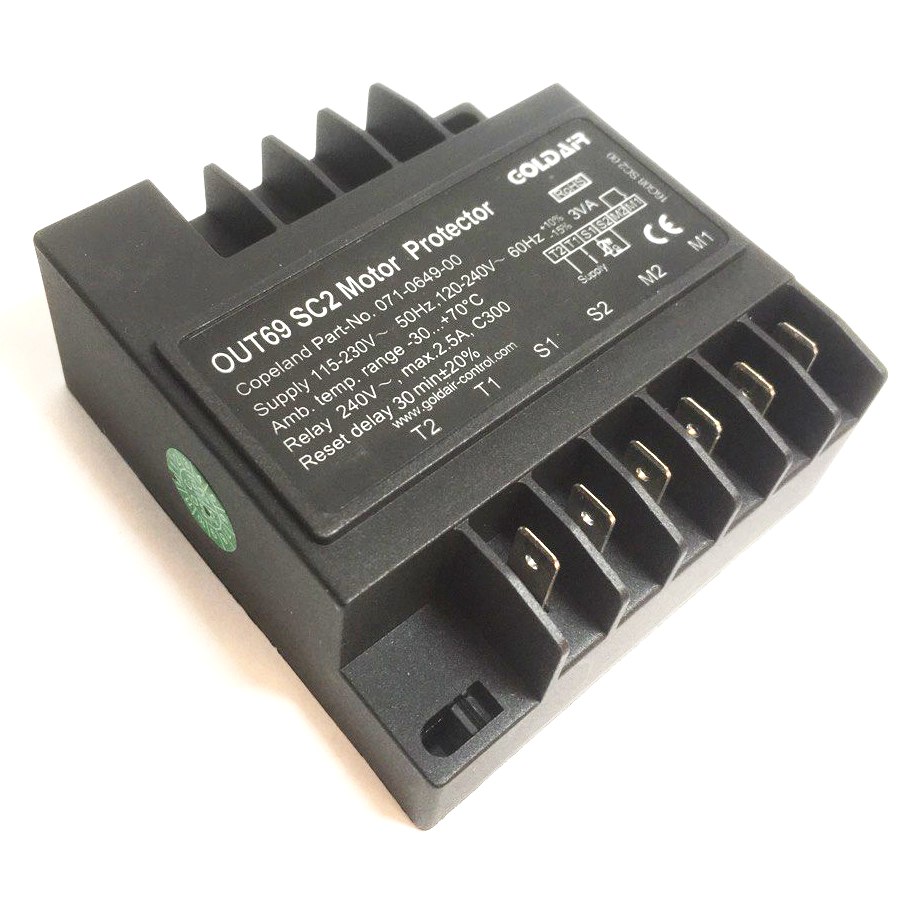

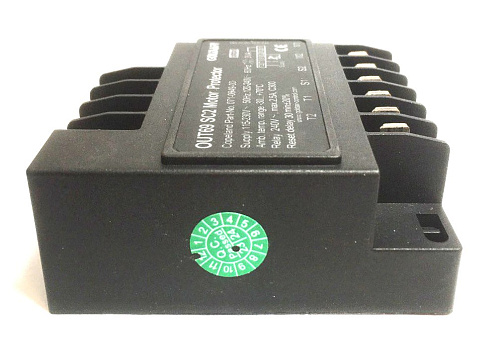

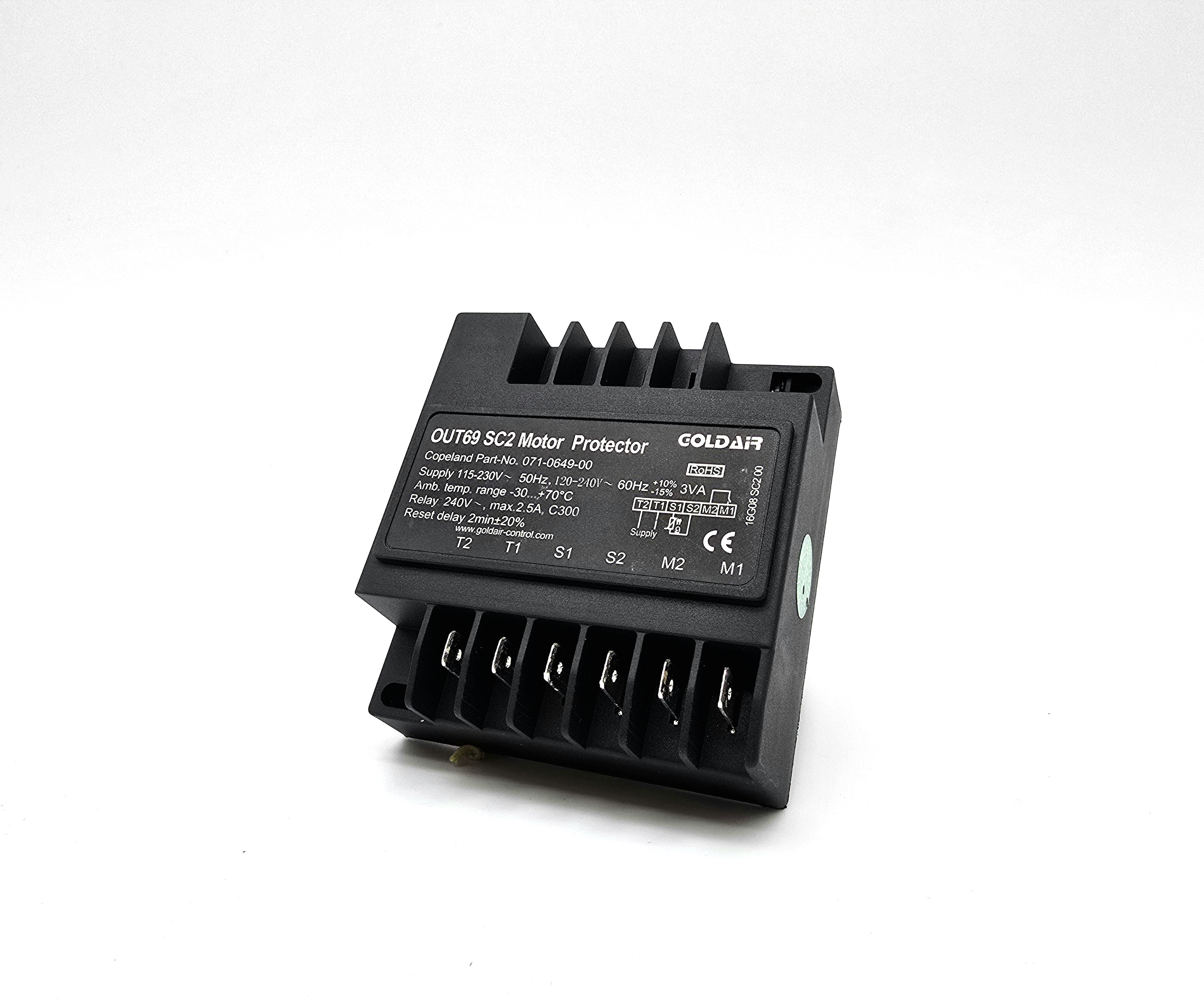

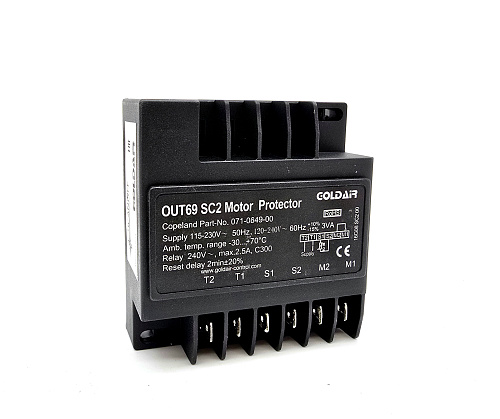

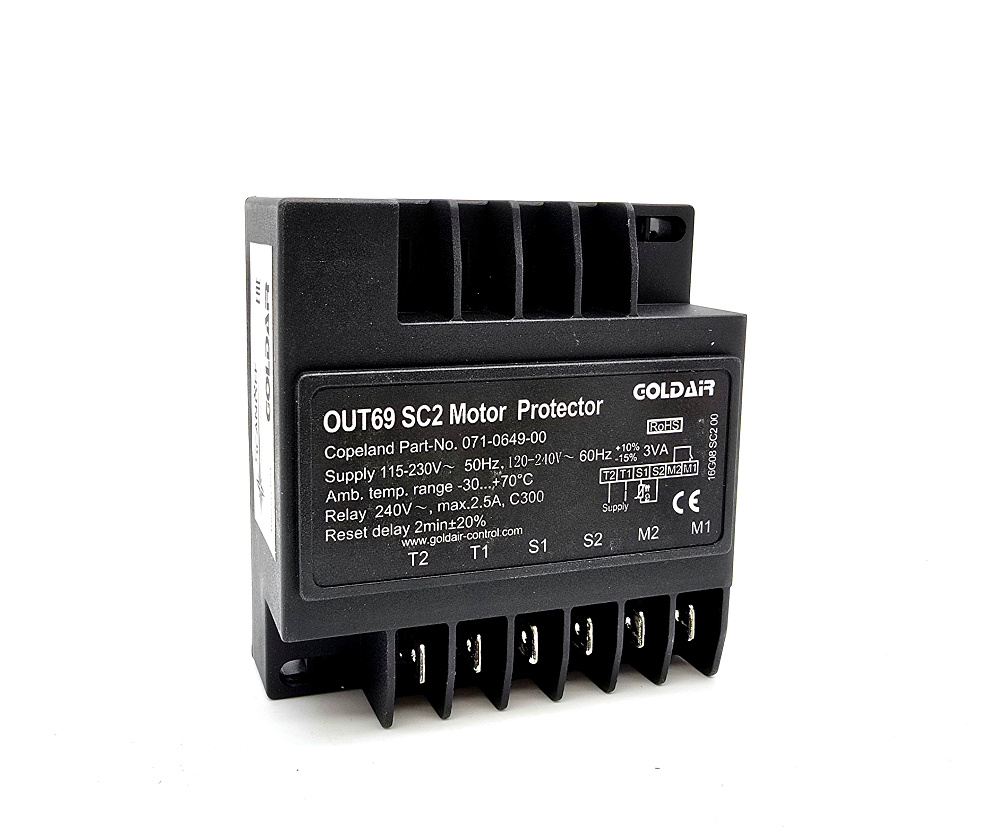

Прибор защиты электродвигателя GOLD OUT69 SC2 Motor Protector (Copeland 071-0649-00, KRIWAN INT69SC2)
- Артикул: 16G08 SC2 00
- Бренд: GOLDAIR
- Вес кг: 220 гр.
- Датчик температуры: 1...9 PTC, acc.to DIN44081/082
- Окружающая температура: -30...70℃
- Производитель: GOLDAIR
- Срок службы: ~ 1миллион циклов включения
- Степень защиты: IP00
- Тип монтажа: на винтах
- Электропитание: AC50/60Hz 115-230 Vac -15%...+10%Va
Описание
Модуль защиты двигателя OUT69 SC2 был специально разработан для контроля температуры обмотки двигателя спиральных холодильных компрессоров.
В основном используется для компрессоров Copeland.
Ко входу измерительной цепи можно последовательно подключить до 9 PTC датчиков в соответствии с DIN 44081/082 с различными номинальными температурами срабатывания. В соответствии с DIN 44081/082 к входу измерительной цепи могут быть подключены различные номинальные температуры срабатывания. Если температура в одной из контролируемых зон превышает номинальную температуру срабатывания соответствующего PTC-датчика, сопротивление датчика увеличивается, и модуль управления OUT69 SC2 отключается. Запускается таймер, время работы которого составляет 30 мин. В течение этого периода времени реле остается заблокированным. По истечении этого периода или при прерывании подачи питания на прибл. 2 С (сброс времени) реле включается при условии достижения заданного значения сопротивления. В противном случае реле остается обесточенным до тех пор, пока температура не понизится прибл. 3K или устранена неисправность в цикле измерения (обрыв провода PTC).
Между датчиком, реле и цепями питания имеется гальваническая развязка.
