ТЕРМИНАЛ CAREL PGDX 7" RUNTIME, НАСТЕННЫЙ МОНТАЖ, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР 0...50 °C

Описание

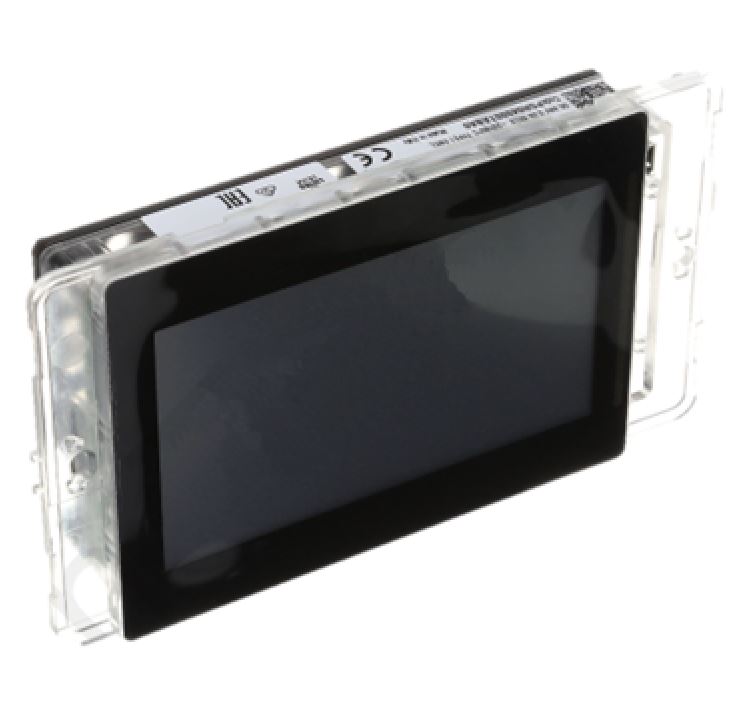

Графический 7‑дюймовый сенсорный терминал серии pGDX разработан для визуализации и локального управления системами на базе контроллеров CAREL pCO; дисплей отображает палитру порядка 65 тысяч цветов, что обеспечивает детализированную графическую отдачу интерфейса. Рабочий температурный диапазон 0…50 °C определяет область эксплуатации в неотапливаемых и отапливаемых помещениях без отрицательных температур, встроенные часы реального времени (RTC) позволяют выполнять привязку событий и логирование с точными метками времени.

Корпус выполнен для настенного монтажа и рассчитан на установку на вертикальную поверхность; сенсорный интерфейс обеспечивает навигацию по экранным меню и управление параметрами без использования внешних кнопок. Для аудиальной индикации состояния и аварий предусмотрен встроенный зуммер, коммутация с внешними устройствами и контроллерами осуществляется через последовательный интерфейс RS‑485, выполненный без гальванической развязки.

В терминале использованы технологии цветного графического отображения и сенсорного ввода, интегрированные часы реального времени и цифровой интерфейс для обмена данными по RS‑485. Отсутствие опторазвязки на шине RS‑485 влияет на требования к заземлению и помехозащищённости линии передачи, что следует учитывать при разводке и подключении в промышленных сетях.

Устройство предназначено для применения в системах холодильного и климатического управления в торговых помещениях, складах и пищевой промышленности при соблюдении указанного температурного режима; совместимо с контроллерами семейства pCO CAREL и может использоваться как настенный панельный интерфейс для операторских постов и распределённых пунктов управления.

Документация

Описание-2020
(1 892.43 Kb)
