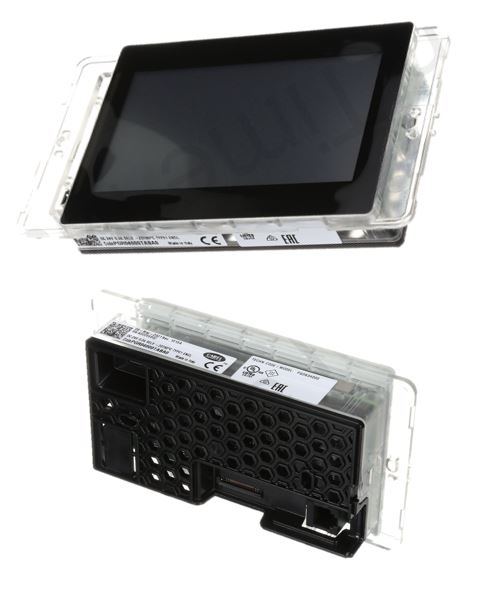

ТЕРМИНАЛ CAREL PGDX 7" RUNTIME, МОНТАЖ В ПАНЕЛЬ СНАРУЖИ, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -20...60 °C
- Артикул: PGR07000TBDB0
- Бренд: CAREL
- Зуммер: да
- Порт RS485: да, без опторазвязки
- Производитель: CAREL
- Семейство: pGDX
- Тип монтажа: в панель
- Часы реального времени RTC: да
Описание
Графический сенсорный терминал CAREL pGDX 7" RUNTIME оснащён 7‑дюймовым цветным дисплеем с глубиной отображения до 65 тысяч цветов и предназначен для локальной визуализации параметров и ввода команд. Заявленный рабочий диапазон температур корпуса −20…+60 °C определяет область эксплуатации без дополнительного климатического обогрева. Встроенные часы реального времени (RTC) обеспечивают фиксацию временных меток событий и управления, встроенный зуммер предоставляет локальную акустическую сигнализацию; для обмена данными предусмотрён последовательный порт RS485, выполненный без опторазвязки.
Конструкция рассчитана на наружный монтаж в панель: лицевая часть терминала фиксируется в вырезе панели с доступом к сенсорному экрану с внешней стороны. Дисплей, органы интерфейса и сигнализации интегрированы в единый модуль, что упрощает установку и техническое обслуживание. Сенсорный интерфейс обеспечивает прямой ввод параметров и навигацию по графическим экранным формам без дополнительных механических элементов управления.
В технической реализации применён графический сенсорный модуль и электронная обработка интерфейсов для формирования экранных компонентов и локальных сигналов. Последовательный интерфейс RS485 обеспечивает подключение к шине управления, при этом отсутствие опторазвязки накладывает требования на схему заземления и экранирования линий связи. Аппаратная реализация RTC обеспечивает сохранение времени при циклах питания устройства.
Терминал предназначен для интеграции с контроллерами семейства pCO и может использоваться для визуализации и управления технологическими параметрами в холодильных, климатических и сопутствующих системах на торговых и логистических объектах. При проектировании монтажа и прокладки коммуникаций следует учитывать наружный панельный способ установки и требования к гальванической развязке/экранированию из‑за отсутствия опторазвязки на порте RS485.
