ТЕРМИНАЛ CAREL PGDX 7" RUNTIME, МОНТАЖ В ПАНЕЛЬ ИЗНУТРИ, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -20...60 °C

Описание

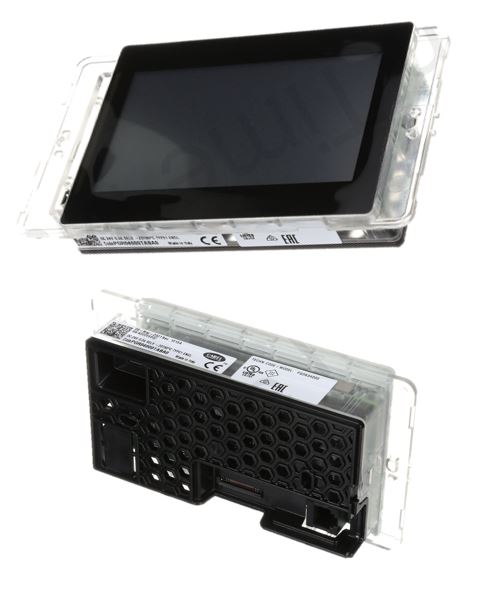

Графический терминал CAREL pGDX 7" Runtime представляет собой панельно монтируемое устройство с 7‑дюймовым цветным сенсорным дисплеем, обеспечивающим отображение до 65 000 цветов; в составе имеется модуль часов реального времени для фиксации времени событий и планирования задач, а также встроенный звуковой сигнал для локальных аварийных или информационных индикаций. Электронная часть рассчитана на эксплуатацию в температурном диапазоне от −20 до +60 °C.

Конструкция рассчитана на установку в панель с закреплением со стороны внутри шкафа или корпусов управления; интерфейсы связи реализованы в виде двух Ethernet‑портов для интеграции в локальную сеть и одного порта RS‑485 для подключения к шинным контроллерам. Параметры интерфейсов и наличие органов ввода позволяют использовать терминал как HMI для дистанционного управления и мониторинга контроллеров CAREL семейства pCO.

Применённая в устройстве графическая сенсорная панель обеспечивает ввод и навигацию по экранным интерфейсам, встроенные аппаратные модули (RTC и звуковой оповещатель) поддерживают регистрационные и уведомительные функции. Порт RS‑485 выполнен без опторазвязки, что означает отсутствие встроенной гальванической развязки и требует учёта особенностей заземления и помехозащищённости при интеграции в электрические сети и шины управления.

Терминал предназначен для применения в составе систем управления холодильным и климатическим оборудованием, в том числе в промышленных шкафах управления на объектах торговли, логистики и пищевой промышленности; наличие двух Ethernet‑портов и интерфейса RS‑485 обеспечивает совместимость с сетевыми и последовательными системами автоматизации, в том числе с контроллерами CAREL семейства pCO.

Документация

Описание-2020
(1 892.43 Kb)
