ТЕРМИНАЛ CAREL PGDX 4,3" RUNTIME, МОНТАЖ В ПАНЕЛЬ СНАРУЖИ, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -20...60 °C,

Описание

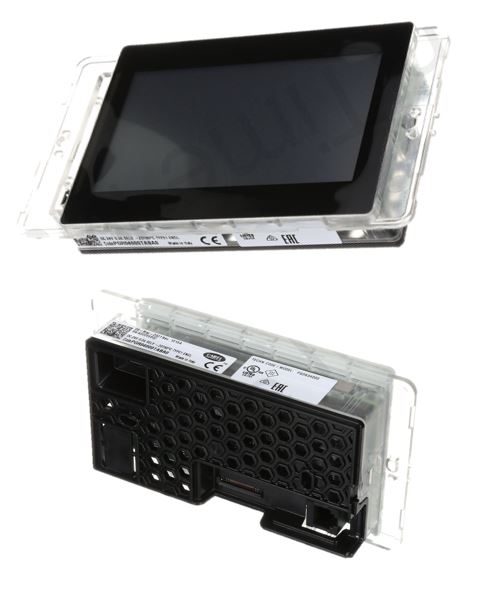

Графический терминал CAREL семейства pGDX представляет собой панельное устройство с 4,3‑дюймовым сенсорным дисплеем и встроенными часами реального времени (RTC); расчетная рабочая температура обеспечивает эксплуатацию в диапазоне от −20 до +60 °C. Устройство позиционируется как вариант "Runtime", предназначенный для выполнения функций операторского интерфейса при взаимодействии с контроллерами системы.

Конструкция рассчитана на встраивание в панель с доступом к пользовательскому интерфейсу с лицевой стороны корпуса, что обеспечивает удобство операторского обслуживания при монтаже на щитах управления и пультах. Наличие интерфейса RS‑485 реализовано без опторазвязки, что следует учитывать при проектировании коммутации и схемы заземления в распределённых установках.

Технические решения включают графический сенсорный интерфейс с отображением до 65 тысяч цветов, функционал для обмена данными по последовательной шине RS‑485 и встроенные часы для синхронизации временных событий и логирования. Поскольку терминал не оснащён оптоизоляцией последовательного порта, в условиях высокого электромагнитного шума рекомендуется предусмотреть внешние меры помехозащиты и общие контуры заземления.

Терминал рассчитан на интеграцию в системы управления холодильным и климатическим оборудованием и совместим с контроллерами семейства pCO, что обеспечивает использование в коммерческих и промышленных шкафах управления, в том числе в логистике, торговле и пищевой промышленности при соблюдении указанных температурных ограничений и требований к электромонтажу.

Документация

Описание-2020
(964.71 Kb)

Письмо-2017
(902.19 Kb)
