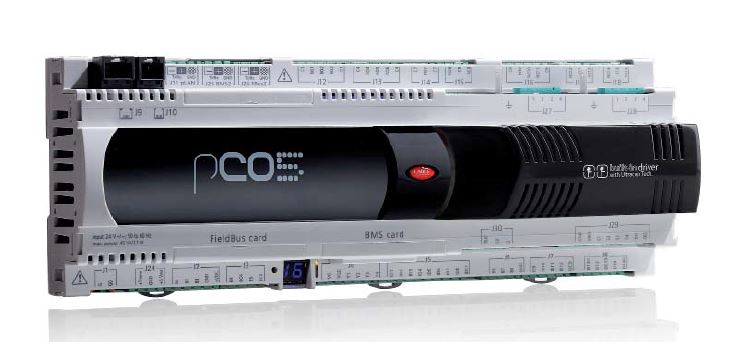

КОНТРОЛЛЕР PCO5 MEDIUM BOARD + 2 SSR 24V + EVD EVO EMBEDDED FOR 1 CAREL EXV

Описание

Микропроцессорный контроллер серии pCO5 выполнен в формате Medium Board и обеспечивает управление объектами систем кондиционирования и холодильных установок; на плате интегрированы два твердотельных реле 24 В постоянного тока и встроенный модуль EVD EVO для управления одним электронным терморегулирующим клапаном CAREL EXV. Указанная конфигурация ориентирована на управление исполнительными элементами (EXV) и коммутацию вспомогательных нагрузок в составе холодильных контуров.

Конструкция представляет собой модульную печатную плату со встроенными компонентами управления: два SSR размещены на плате для бесконтактной коммутации, а EVD EVO выполнен в виде встроенного драйвера для одного EXV; аппаратная и программная совместимость с семейством pCO3 обеспечивает согласованное функционирование при интеграции в существующие системы управления CAREL.

В основе управления используется микроконтроллерная архитектура с фирменным программным обеспечением CAREL; коммутацию нагрузок осуществляют твердотельные реле, что исключает механическое изнашивание контактов и позволяет реализовать частотные режимы переключения, а встроенный драйвер EVD EVO обеспечивает формирование управляющих сигналов для шаговых/сервоэлектроприводов EXV. Изготовление соответствовало требованиям директивы RoHS, что отражает использование материалов и компонентов, отвечающих ограничениям по опасным веществам.

Применение типично для коммерческих и промышленных холодильных систем, секций холодоснабжения магазинов и складов, а также блоков кондиционирования, где требуется управление электронным клапаном CAREL EXV и коммутация вспомогательных цепей. Серия pCO5 снята с производства, что следует учитывать при планировании сервисного обслуживания и замены компонентов в существующих инсталляциях.

Документация

Описание
(2 157.88 Kb)
