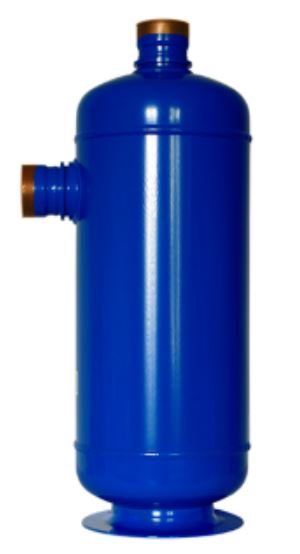

Отделитель жидкости со стальными патрубками FP-AS-25,0-258 ST

Описание

Отделитель жидкости предназначен для отбора и аккумулирования жидкой фазы хладагента в магистрали всасывания; расчетный внутренний объем составляет 25,0 дм³, что обеспечивает запас емкости для разделения парожидкостной смеси при типичных режимах работы систем охлаждения. Максимальное допустимое рабочее давление устройства равно 28 бар, что определяет область применения в средне- и высоконапорных холодильных контурах и влияет на требования к монтажу и выбору уплотнений.

Конструктивно узел выполнен с использованием стальных патрубков и рассчитан на пайку по технологии ODS; присоединительный диаметр пайки составляет 2 5/8" (≈66,7 мм), что обеспечивает жесткое неразъемное соединение с медными/латунными магистралями при монтаже методом пайки. Конструкция фокусирует поток таким образом, чтобы обеспечить гравитационное и импактное отделение жидкости от паровой фазы до входа в компрессор, тем самым минимизируя риск «влажного хода» и накопления жидкого хладагента в линии всасывания.

В узле применены стальные патрубки, подготовленные для пайки ODS, что обеспечивает надежность стыков и герметичность соединений; внутренняя камера рассчитана на эксплуатацию при рабочем давлении 28 бар, материалы и технологический метод соединения соответствуют требованиям сварочно-паяных холодильных компонентов. Принцип работы не требует электрического питания и реализуется за счет геометрии камер и направляющих сечений патрубков.

Использование оправдано в гидронасыщенных испарителях и в контурах с перегревом, где необходимо предотвращать накопление жидкого хладагента в всасывающей магистрали; совместим с системами, где предусмотрена пайка ODS Ø 2 5/8" и рабочее давление до 28 бар, типичные области применения — промышленные и коммерческие холодильные установки, склады, морозильные камеры и технологические линии пищевой промышленности.

Документация

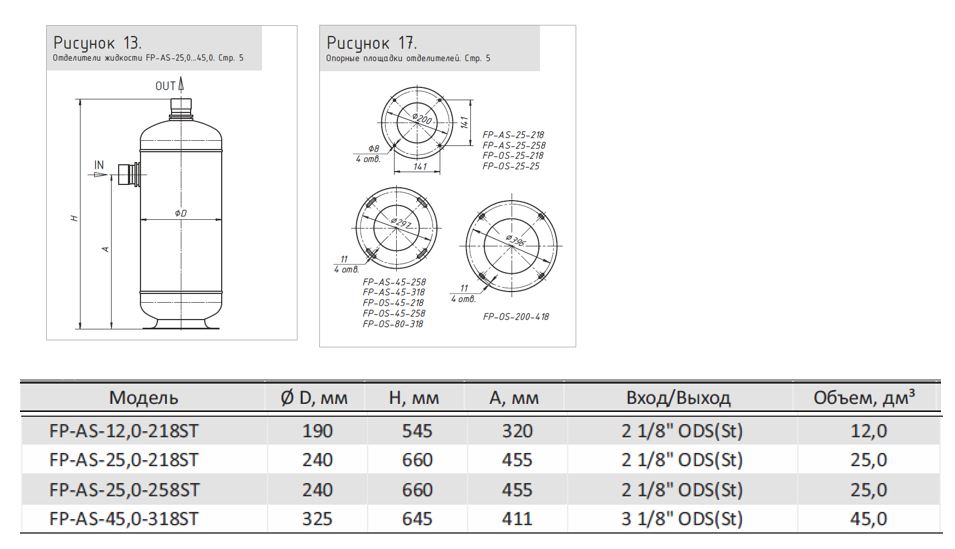

Спецификация
(744.99 Kb)
