Отделитель жидкости с внутренним тепплообменником FP-AS-HE-25-258

Описание

Отделитель жидкости с внутренним теплообменником Frigopoint FP-AS-HE-25-258 рассчитан на аккумулирование и отделение жидкой фазы в потоке хладагента; рабочий объём камеры составляет примерно 25 литров, что обеспечивает запас жидкости и снижает вероятность образования гидроударов и «влажного хода» компрессора. Подсоединение к магистралям выполнено через медные ODS-фитинги диаметром 3/4", обеспечивающие совместимость с трубопроводами соответствующего типоразмера.

Конструктивно изделие включает интегрированный внутренний теплообменник, обеспечивающий тепловой контакт между жидкостной и всасывающей линиями для доохлаждения жидкой фазы и частичного подогрева всасываемого пара; такая схема снижает накопление конденсата в линиях всасывания и минимизирует риск попадания капель в компрессор. Камера разделения сконструирована для обеспечения осаждения и удержания капельной фракции при нормальном направлении потока.

Технологически в качестве присоединений применены медные ODS-соединения, что соответствует распространённым требованиям по пайке и монтажу в промышленных холодильных системах; внутренний теплообменник реализует непосредственный теплообмен между потоками без внешних контуров, что упрощает компоновку системы и снижает число внешних соединений.

Отделитель предназначен для использования в системах с затопленными испарителями и в установках, где требуется предотвращение накопления жидкого хладагента в линии всасывания, а также совместим с холодильными установками торговых и логистических объектов и пищевых производств, где применяются медные магистрали с ODS-пайкой диаметра 3/4".

Документация

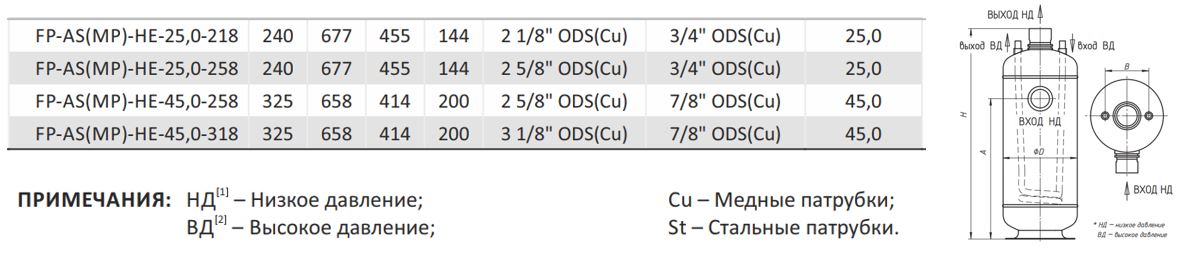

FP-AS.pdf
(744.99 Kb)
