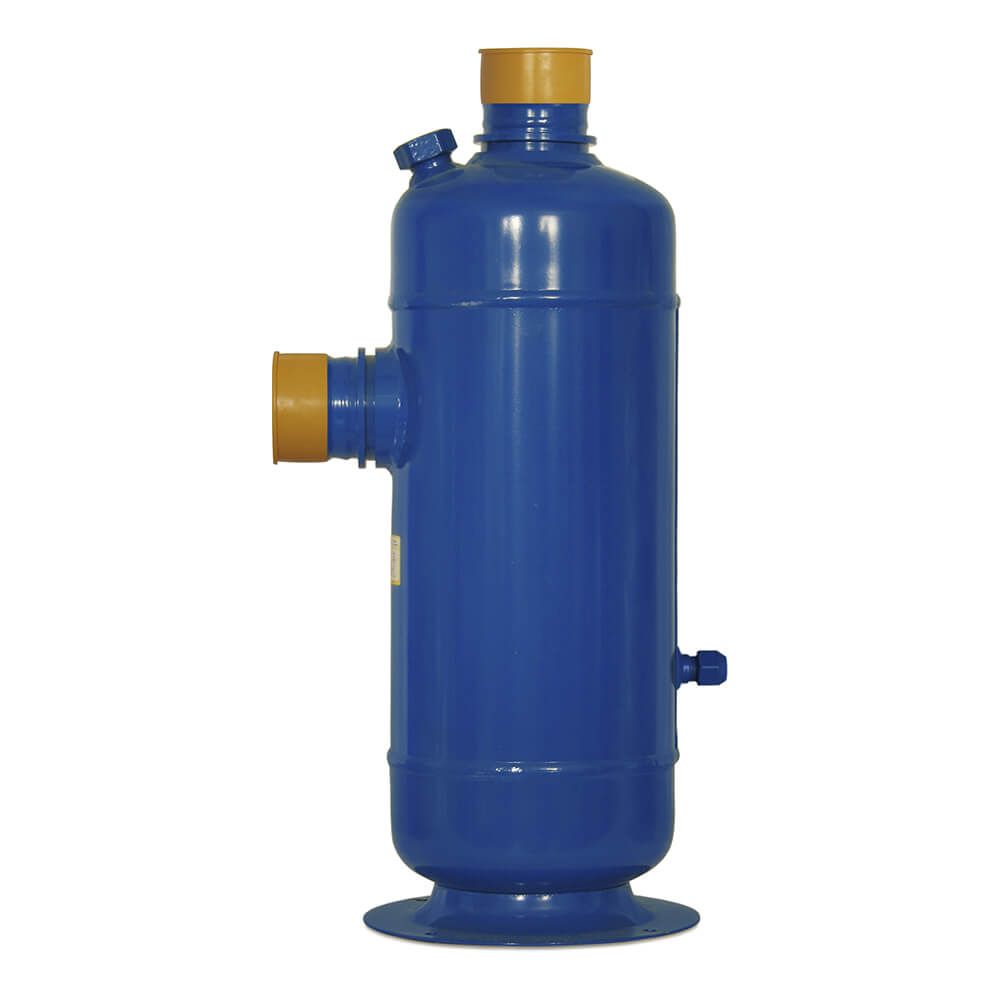

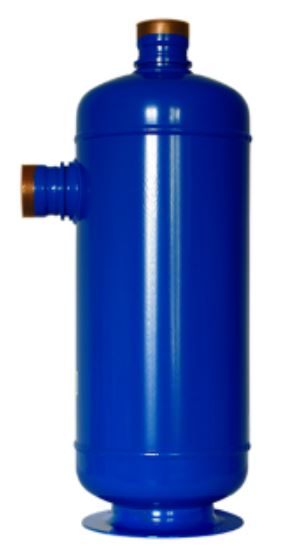

Отделитель жидкости FP-AS-45,0-318
- Артикул: FP-AS-45-318
- Бренд: Frigopoint
- Объём дм3: 45,0
- Производитель: Frigopoint
- Максимальное рабочее давление MWP Бар: 28
- Соединение пайка Ø Дюймы / мм: 3 1/8" ODS
Описание
Отделитель жидкости FP-AS-45,0-318 предназначен для разделения паровой и жидкой фаз в холодильных контурах: расчётный объём внутренней камеры составляет 45,0 дм3, а максимальное рабочее давление равно 28 бар, что определяет требования к прочности и монтажной схеме в составе установки. Присоединение к трубопроводу выполнено под пайку (ODS) с условным наружным диаметром 3 1/8", что обеспечивает герметичное соединение с медными линиями и типовую технологию монтажа.
Конструктивно устройство реализует последовательность изменения направления потока и замедления скорости для обеспечения гравитационного оседания жидкой фазы в нижней части корпуса и отбора паровой фазы сверху. Такое конструктивное решение исключает прохождение капельного хладагента в линию всасывания компрессора и снижает риск «влажного хода» за счёт удержания жидкости в отстойной зоне до её отведения в дренаж или возврата в жидкостную магистраль.
Отделитель применим в холодильных системах с затопленными испарителями и в системах с выраженным перегревом испарителя для предотвращения накопления жидкого хладагента на линии всасывания; ограничение по рабочему давлению в 28 бар и тип соединения определяют совместимость с проектируемыми линиями и комплектующими и должны учитываться при подборе компонентов холодильной станции и выборе рабочих хладагентов.
