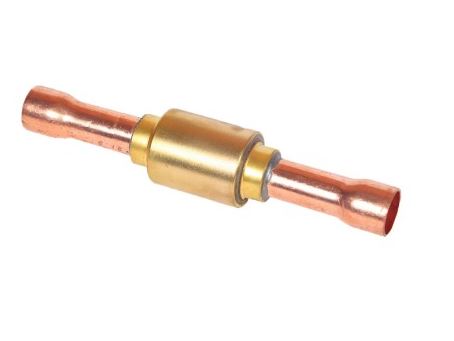

Клапан обратный GCV-138S (1 3/8"ODS, kv-15,9m3/h, -40/+140C, 30bar)
- Артикул: LCV008
- Производитель: Китай
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 15.9
- Соединение пайка Ø Дюймы / мм: 1 3/8" / -
Описание
Клапан обратный GCV-138S характеризуется коэффициентом пропускной способности Kv 15,9 м3/ч, рассчитан на эксплуатацию при температуре среды в диапазоне от −40 °C до +150 °C и выдерживает максимальное рабочее давление до 45 бар; тип соединения — пайка ODS под трубопровод с наружным диаметром 1 3/8".
Конструктивно устройство выполнено в линейном корпусе для установки непосредственно в магистраль и предназначено для обеспечения одностороннего потока рабочей среды с предотвращением обратного хода; соединение ODS предопределяет применение паяльных или бразировочных монтажных работ при встраивании в систему.
Соединение под пайку указывает на совместимость с медными или аналогичными трубами, пригодными для ODS-пайки, и предполагает использование технологий пайки/бразирования при монтаже; сведения о конкретных материалах корпуса и уплотнений в исходных данных не указаны.
Применение соответствует холодильным и климатическим контурам, где требуются компоненты с высокой пропускной способностью и запасом по давлению и температуре: коммерческие и промышленные холодильные установки, линии подачи и возврата хладагента и технологические цепи пищевой и перерабатывающей промышленности; монтаж возможен в системах с трубопроводом соответствующего наружного диаметра и рабочими параметрами, не превышающими указанные.
Документация
