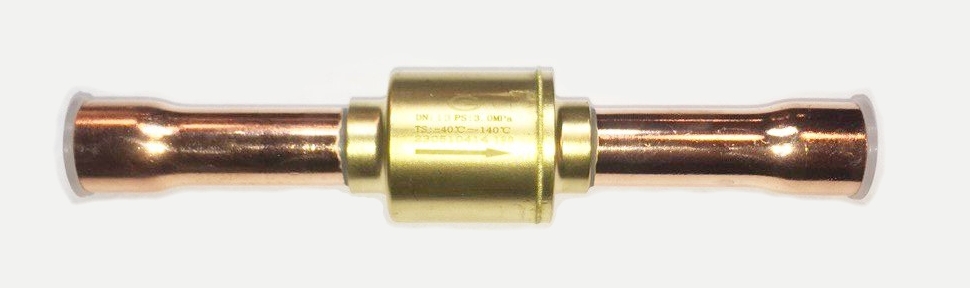

Клапан обратный GCV-058S (5/8"ODS, kv-5,7m3/h, -40/+140C, 30bar, L-0.156m, 0.25 кг, LCV004)
- Артикул: LCV004
- Производитель: Китай
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 5.7
- Соединение пайка Ø Дюймы / мм: 5/8 / -
Описание
Клапан обратный GCV-058S предназначен для обеспечения одностороннего потока в холодильных магистралях и имеет пропускную способность Kv 5,7 м3/ч; эксплуатационный температурный диапазон от −40 до +150 °C и максимальное рабочее давление до 45 бар. Габаритная длина изделия составляет примерно 0,156 м при массе около 0,25 кг, что определяет его компактность при монтаже в трубопроводе.
Конструкция выполнена в виде встроенного обратного клапана с пайковым соединением ODS диаметром 5/8", обеспечивающим постоянный герметичный стык с медными трубами. Компактный корпус и прямолинейный потоковый канал рассчитаны на сохранение заявленной пропускной способности и предотвращение обратного тока хладагента при эксплуатационных нагрузках.
Соединение ODS указывает на технологию монтажа методом пайки к медным трубопроводам; внутренние уплотняющие и рабочие элементы спроектированы с учетом сопротивления давлению и температурным режимам, указанным в технических параметрах. Изготовление осуществляется производителем из Китая.
Применяется в системах коммерческого и промышленного холодильного и климатического оборудования для установки в жидкостных или паровых линиях с трубами 5/8" ODS, где требуется обратный клапан, способный работать при температурах до +150 °C и давлениях до 45 бар.
