Модуль соеденительный АТБ-2103

Описание

Модуль соединительный АТБ-2103 предназначен для механической и электрической стыковки контроллера АТБ-2100 и модулей расширения АТБ-2101, АТБ-2301.

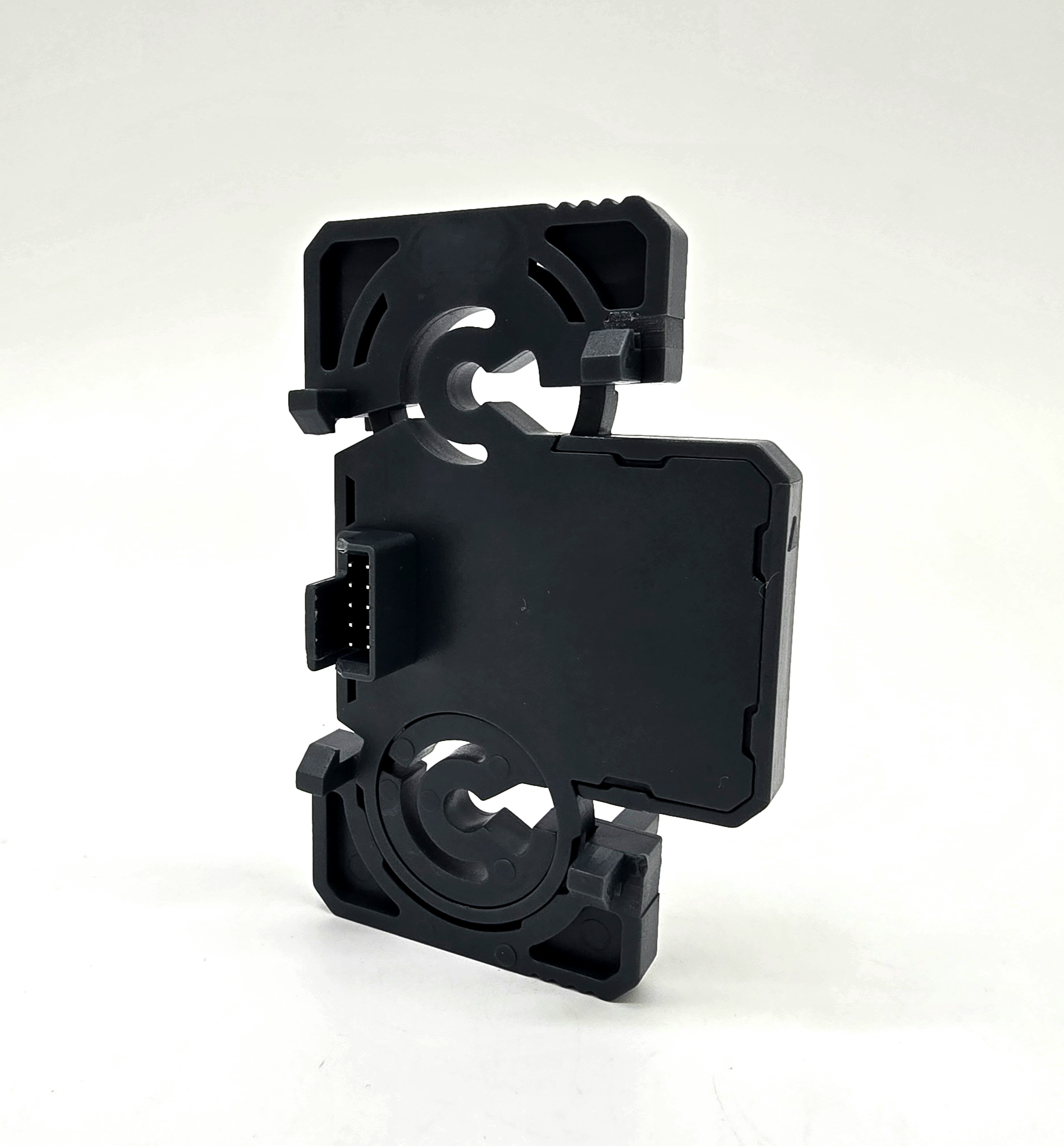

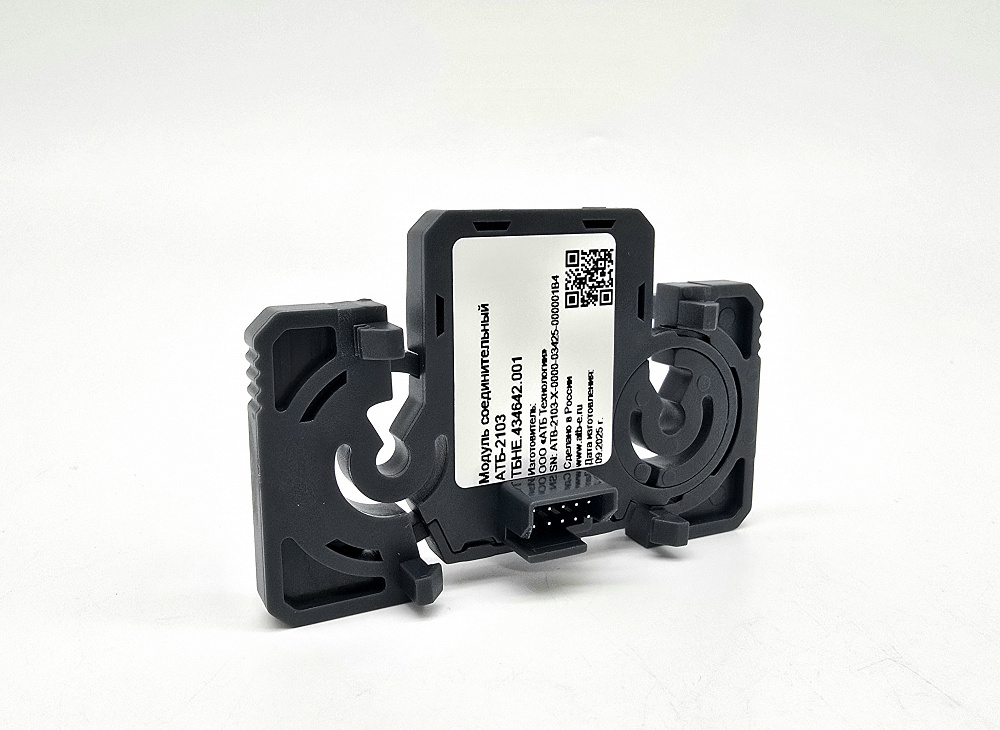

Модуль соединительный представляет собой корпус с расположенными на нем с двух сторон защелками для соединения с отверстиями в корпусах соединяемых устройств – контроллеров и модулей расширения.

Корпус соединительного модуля оснащен рычагами с упругими перемычками, обеспечивающими надежную стыковку соединяемых устройств и их мягкую расстыковку путем нажатия на выступающие части рычагов.

Защелки имеют клинообразные скосы на внешней поверхности, выполненные с возможностью смещения и самоцентровки при входе в отверстия соединяемого устройства.
В корпусе соединительного модуля расположены электрические контакты, предназначенные для передачи данных между соединяемыми устройствами.

Контакты оснащены механическими ограждениями, которые, помимо защиты контактов, обеспечивают возможность стыковки корпусов соединяемых устройств только в определенной, корректной ориентации.

Для визуального определения направления установки соединительного модуля, на его корпусе имеется символ в виде стрелки, обозначающий направление вверх.

При подключении контроллера и модулей расширения с помощью соединительного модуля, на крайних подключенных устройствах, автоматически подключаются терминаторы, обеспечивающие согласование волнового сопротивления линии передачи данных CAN для обеспечения ее стабильной работы на максимальной скорости. Индикация включения терминаторов производится светодиодами красного цвета внутри корпусов соединяемых устройств.

Конструкция соединительного модуля, корпусов контроллеров и модулей расширения запатентована.
