Конденсатор ThermoKey (Италия) 75,3 кВт, MCH, 3х500 мм, R404a, ∆T=15 K, EN 327, MKH1350BDV

Описание

Конденсатор ThermoKey MKH1350BDV рассчитан на тепловую нагрузку 75,3 кВт по методике EN 327 при использовании хладагента R404A и расчетном перепаде температур 15 K. Установка обеспечивает воздушный расход порядка 19 400 м³/ч и акустический уровень около 57 dB(A); подсоединение к магистралям выполнено через патрубки диаметром 35 мм (вход/выход). Ориентация агрегата обеспечивает вертикальный проход воздуха через теплообменник.

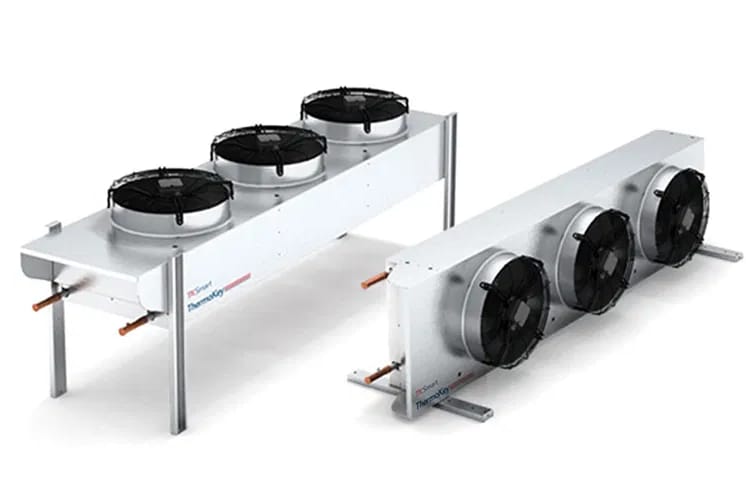

Конструктивно агрегат выполнен с использованием микроканального теплообменника, в котором холодоноситель циркулирует по множеству плоских каналов, обеспечивая увеличенную поверхность теплообмена при компактных габаритах. Теплообменник продувается тремя осевыми вентиляторами диаметром 500 мм, расположенными для создания организованного вертикального потока воздуха и обеспечения принудительной конвекции через каналы.

Теплообменник выполнен из алюминия микроканальной конструкции, корпус и внешние панели — из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям. Применение микроканальных алюминиевых пластин снижает воздушное сопротивление и массу блока по сравнению с традиционными трубчатыми решетками, а защитное покрытие корпуса обеспечивает коррозионную стойкость при эксплуатации на открытом воздухе.

Агрегат предназначен для работы в составе выносных конденсаторных секций холодильных установок промышленных и коммерческих объектов, в том числе систем средней и низкотемпературной техники, рассчитанных на хладагенты типа R404A; стандартные присоединительные размеры и вертикальная схема вентиляции упрощают интеграцию в существующие наружные компоновки установки.
