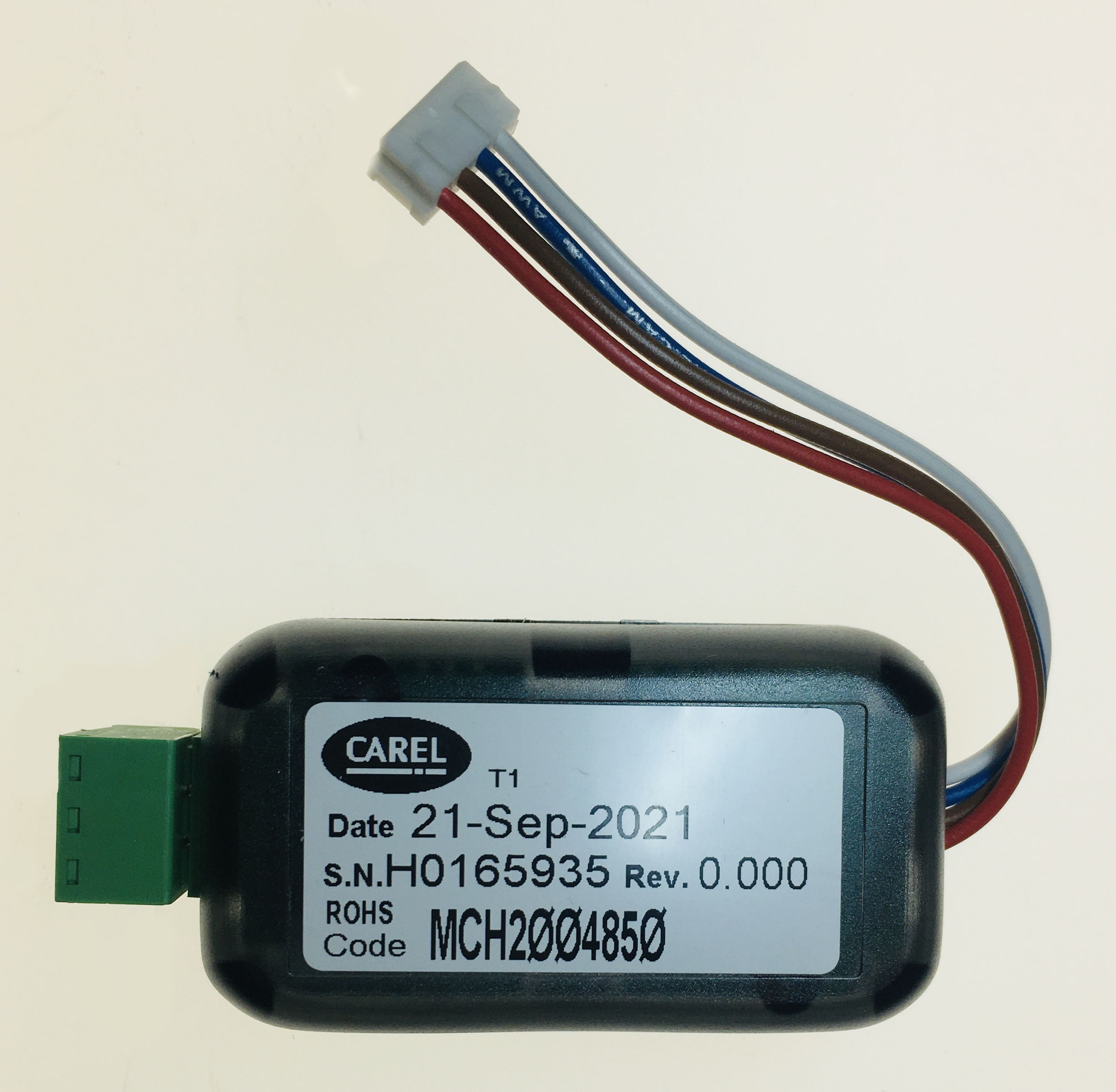

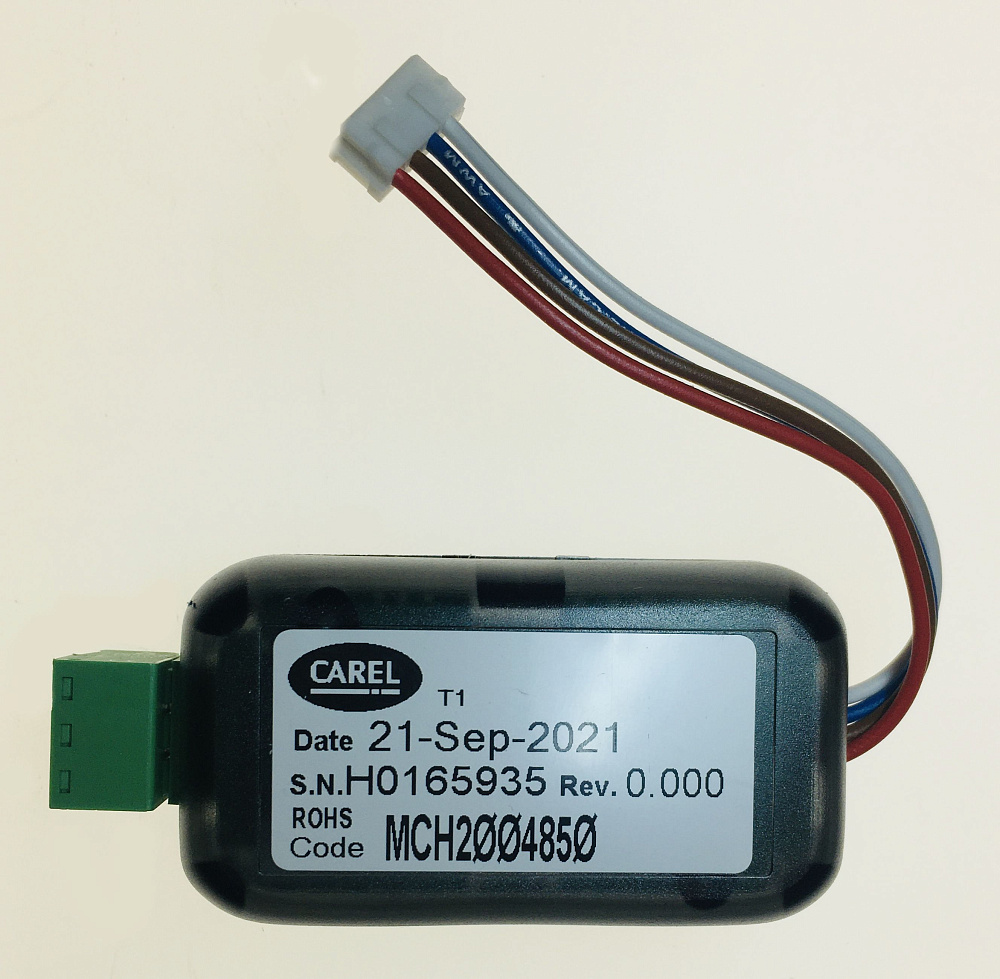

СЕТЕВАЯ КАРТА RS485 ДЛЯ URACK, UCHILLER, UGEO

Описание

Сетевая карта реализует физический уровень передачи данных по стандарту RS485, обеспечивая дифференциальную последовательную передачу и поддержку многоточечных сетевых соединений между контроллерами и периферийными устройствами. Карта предназначена для организации обмена данными по единой шине и совместима с полудуплексным режимом передачи, характерным для интерфейса RS485.

Конструкция выполнена в виде интерфейсного модуля, предназначенного для установки в соответствующий разъём контроллера семейства URACK, UCHILLER и UGEO; на модуле предусмотрены промышленные клеммные разъёмы для подключения сигнальных линий и механические элементы крепления, согласованные с габаритами контроллеров. Электронная компоновка рассчитана на размещение трансиверов и элементов коммутации сигнала в пределах одного плоского модуля.

В основе изделия — печатная плата с типовыми для интерфейсных модулей компонентами: RS485-трансиверами и разъёмной коммутацией для проводниковых линий; применяются промышленные клеммники и защитные покрытия плат, обеспечивающие эксплуатацию в помещениях технического назначения. Дифференциальная передача данных по стандарту RS485 обеспечивает повышенную помехозащищённость каналов связи на уровне физического интерфейса.

Карта используется для интеграции контроллеров CAREL в распределённые сети управления холодильным и климатическим оборудованием, для обмена с верхним уровнем управления и с периферийными устройствами на промышленных и коммерческих объектах; совместимость подтверждается адаптацией форм‑фактора и электрических интерфейсов к контроллерам URACK, UCHILLER и UGEO.

Документация

Руководство
(1 752.58 Kb)
