Конденсатор Thermokey серии «R» 632.4 кВт, R404a, ∆T=15 K, EN 327 16х800мм, KR 2880.BD V
- Артикул: KR 2880.BD V
- Бренд: Thermokey
- Вес кг: 1 942
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 287
- Площадь теплообмена м2: 1 712
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 16х800
- Патрубки Вход / Выход мм: 2x54 / 2x42
- Расход воздуха м3/час: 140 800
- Производительность кВт R404A DT15K EN327: 632,4
- Уровень шума dBA 10м: 40
Описание
Конденсатор Thermokey серии R с обозначением KR 2880.BD V рассчитан на работу с хладагентом R404A и проектной температурной разностью 15 K; при эталонных условиях по стандарту EN 327 его холодопроизводительность составляет 632,4 кВт. Вентиляция организована за счёт шестнадцати вентиляторов диаметром 800 мм, что обеспечивает суммарный объёмный расход воздуха порядка 140 800 м³/ч, а акустический уровень на расстоянии 10 м заявлен на уровне 40 дБА. Объём трубной системы составляет 287 л, а суммарная площадь теплообмена — около 1 712 м²; присоединительные патрубки выполнены в конфигурации 2x54 мм для входа и 2x42 мм для выхода.

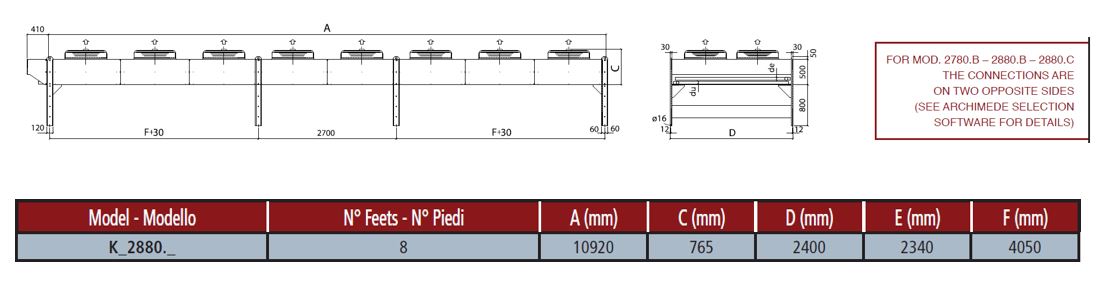

Конструкция выполнена в исполнении с вертикальным направлением воздушного потока, что определяет схему размещения вентиляторов и ориентацию теплообменного блока; компоновка теплообменника соответствует параметрам EN 327 с модульной раскладкой секций 16×800 мм. Холодоносные линии и патрубковые соединения выведены по типовой схеме для интеграции в выносные конденсационные цепи, при этом объём трубной системы обеспечивает запас хладаёмкости и устойчивость гидравлических характеристик при циклических нагрузках.
Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что повышает долговечность наружных поверхностей в климатических условиях эксплуатации. Производство и испытания теплообменного блока ориентированы на соответствие требованиям EN 327, а конструктивное решение вентиляционной группы обеспечивает распределение потока через всю рабочую поверхность теплообмена.
Конденсатор рассчитан для применения в промышленных холодильных системах средней и крупной мощности как выносной агрегат в составе контуров с R404A, применим при организации конденсации для складов, холодильных камер и объектов пищевой промышленности; габариты, расход воздуха и присоединительные размеры следует учитывать при проектировании места установки и гидравлической врезки в существующий трубопровод.
