Конденсатор Thermokey серии «R» 408.1 кВт, R404a, ∆T=15 K, EN 327 10х800мм, KR 2580.BD V

Описание

Конденсатор Thermokey серии R рассчитан для работы с хладагентом R404A; его номинальная теплопроизводительность по методике EN 327 при температурном перепаде 15 K составляет 408,1 кВт. Конструкция теплообменника имеет площадь поверхности около 1 070 м² и внутренний объем труб порядка 119 л, расчетный расход воздуха через батарею — около 88 000 м³/ч, акустический уровень на дистанции 10 м составляет 38 дБ(А).

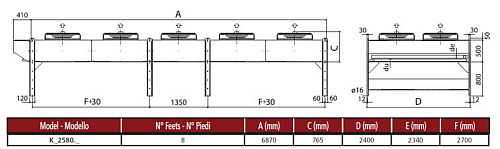

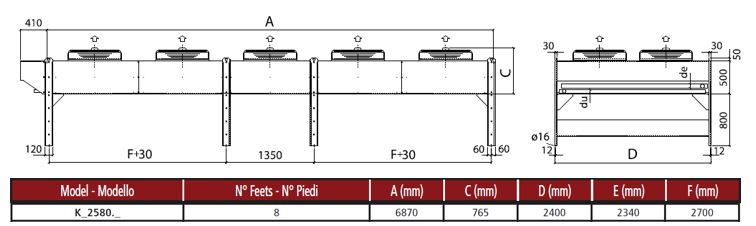

Аппарат выполнен в исполнении с вертикальным воздушным потоком, в котором осевые вентиляторы образуют модульную решетку из десяти агрегатов диаметром 800 мм для обеспечения равномерного прохождения воздуха через секции. Конфигурация секций и габаритные параметры соответствуют обозначению EN 327 10×800 мм; для подсоединения хладагента предусмотрены два входных и два выходных патрубка диаметром 64 мм и 42 мм соответственно, что позволяет организовать подключение нескольких магистралей конденсации.

Корпус агрегата выполнен из оцинкованной стали с полимерным порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает коррозионную защиту внешних элементов. Компоненты теплообменника и система вентиляторов спроектированы с учетом требований стандарта EN 327 и эксплуатационных ограничений для оборудования наружной установки; подбор вентиляторов ориентирован на сочетание высокой пропускной способности воздуха и пониженного акустического уровня.

Применение конденсатора целесообразно в наружных выносных установках промышленного холодоснабжения: центральных конденсационных блоках для складских и логистических комплексов, холодильных и морозильных камер крупных объектов торговли и пищевой промышленности; оборудование рассчитано на интеграцию в установки, спроектированные под R404A с указанными диаметрами подключений.

Документация

Каталог оборудования
(2 455.50 Kb)
