Конденсатор Thermokey серии «R» 323.3 кВт, R404a, ∆T=15 K, EN 327 8х800мм, KR 2480.BD V

Описание

Конденсатор Thermokey серии R, модель KR 2480.BD V, рассчитан для работы с хладагентом R404A и обеспечивает холодопроизводительность 323,3 кВт при перепаде температур ΔT = 15 K по методике EN 327; теплопередающая поверхность корпуса составляет примерно 856 м², внутренний объем трубной системы — 95 л, а суммарный воздухообмен при номинальной работе — 70 400 м³/ч; уровень акустического давления на расстоянии 10 м составляет 37 dB(A).

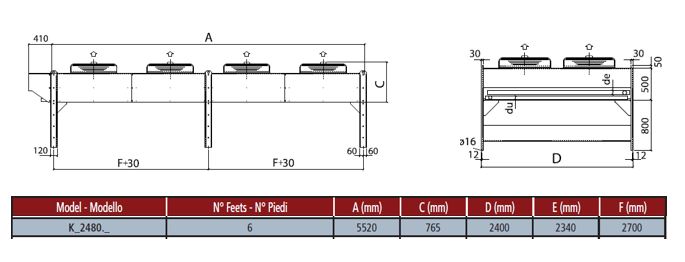

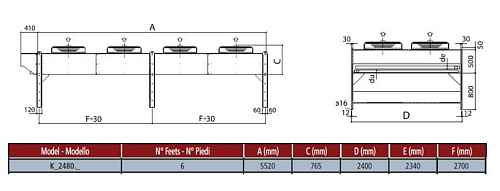

Конструкция выполнена в исполнении с вертикальным воздушным потоком: восемь осевых вентиляторов диаметром 800 мм формируют направленную вертикально через теплообменник машину; теплообменная часть соответствует конфигурации EN 327 с несколькими трубными рядами и предусмотрены парные патрубки для присоединения контура: два входных патрубка диаметром 54 мм и два выходных диаметром 35 мм, что обеспечивает разделение потоков хладагента при монтаже и обслуживании.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, стойким к атмосферным воздействиям, теплообменник — фланцево-трубчатой конструкции с оребрёнными трубами; исполнение предполагает применение стандартных технологий пайки/сварки и антикоррозионной обработки элементов, принятых в наружных выносных конденсаторах.

Конденсатор предназначен для интеграции в холодильные схемы промышленных и коммерческих объектов — складов, холодильных камер и предприятий пищевой промышленности — в случаях, когда требуется выносной воздушный конденсатор с вертикальным потоком и высокой пропускной способностью воздуха; исполнение и размеры патрубков обеспечивают совместимость с магистралями типичных систем на R404A.
