Конденсатор Thermokey серии «R» 244.4 кВт, R404a, ∆T=15 K, EN 327 6х800мм, KR 2380.BD H
- Артикул: KR 2380.BD H
- Бренд: Thermokey
- Вес кг: 742
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 74
- Площадь теплообмена м2: 642
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 6х800
- Патрубки Вход / Выход мм: 2x54 / 2x42
- Расход воздуха м3/час: 52 800
- Производительность кВт R404A DT15K EN327: 244,4
- Уровень шума dBA 10м: 36
Описание
Конденсатор Thermokey серии R (модель KR 2380.BD H) рассчитан на работу с хладагентом R404A и имеет номинальную холодопроизводительность по методике EN 327 при ∆T=15 K на уровне 244,4 кВт; расчетная пропускная способность воздуха обеспечивается шестиосевой компоновкой вентиляторов, суммарный расход воздуха составляет порядка 52 800 м3/ч, теплообменная поверхность выполнена с эффективной площадью около 642 м², внутренний объем трубопроводов — 74 л, акустический уровень на расстоянии 10 м — 36 дБ(А). Патрубки для присоединения холодильного контура выполнены в конфигурации 2×54 мм (вход) и 2×42 мм (выход), что обеспечивает разделение потоков конденсации по параллельным ветвям.

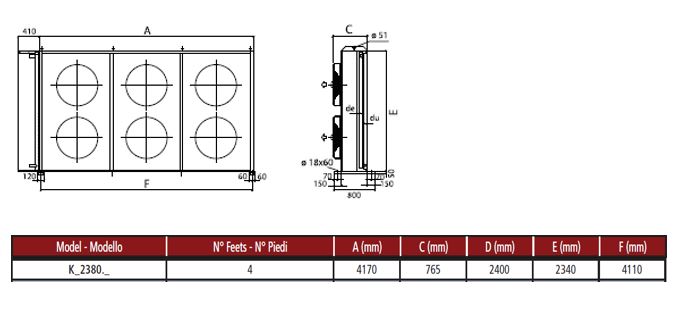

Конструкция агрегата ориентирована на горизонтальный воздушный поток: блок вентиляторов располагается так, чтобы обеспечивать равномерное обдувание теплообменного блока с крупными осевыми вентиляторами диаметром 800 мм; теплообменный пакет выполнен по схеме, соответствующей требованиям EN 327, и включает несколько параллельных контуров теплообмена, что снижает гидравлическое сопротивление и упрощает монтаж магистралей.
Корпус конденсатора выполнен из оцинкованной стали с порошковой окраской, обеспечивающей базовую защиту от атмосферных воздействий; теплообменный блок использует секционную конструкцию труб и реберной поверхности с герметичными соединениями, конструкция патрубков и объем труб рассчитаны для промышленного применения с типичными заправками хладагента R404A. Аппарат спроектирован с учетом требований стандарта EN 327 к испытаниям и измерениям производительности.
Применение конденсатора ориентировано на выносные (наружные) сборки холодильных систем средней и большой мощности в торговых, логистических и пищевых предприятиях; горизонтальная схема обдува и габариты вентиляторов делают его пригодным для установки в системах с требованием интенсивного воздухообмена и подключением к магистралям с указанными диаметрами патрубков.
