Конденсатор Thermokey серии «R» 202 кВт, R404a, ∆T=15 K, EN 327 6х800мм, KR 2380.AD H
- Артикул: KR 2380.AD H
- Бренд: Thermokey
- Вес кг: 680
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 49
- Площадь теплообмена м2: 428
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 6х800
- Патрубки Вход / Выход мм: 2x42 / 2x35
- Расход воздуха м3/час: 57 600
- Производительность кВт R404A DT15K EN327: 202
- Уровень шума dBA 10м: 36
Описание
Конденсатор Thermokey серии R (модель KR 2380.AD H) рассчитан на холодопроизводительность 202 кВт по методике EN 327 при использовании хладагента R404A и падении температуры конденсации ΔT 15 K; теплопередающая поверхность теплообменного блока составляет порядка 428 м², а внутренний объём трубной системы — около 49 литров. Для воздухообмена рассчитан подающий поток порядка 57 600 м³/ч, подключение гидравлической части выполняется через два входных патрубка диаметром 42 мм и два выходных диаметром 35 мм; акустическая характеристика — примерно 36 дБ(А) на расстоянии 10 м.

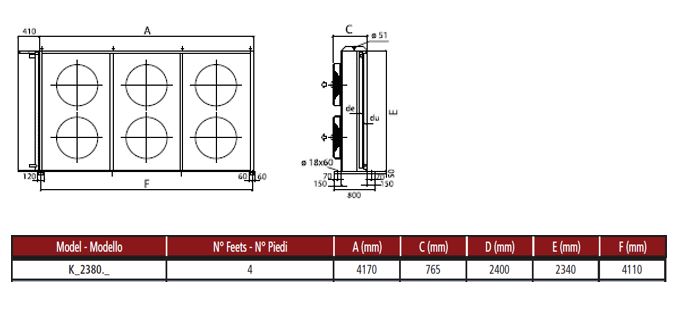

Конструкция выполнена в исполнении с горизонтальным направлением воздушного потока: теплообменный блок формируется трубно-пластинчатой системой, над которой установлены шесть осевых вентиляторов диаметром 800 мм, обеспечивающих принудительную конвекцию и равномерное распределение потока через пакет пластин. Модель спроектирована как выносной наружный конденсатор с рамной несущей конструкцией и местами для гидравлического подключения в проёмном исполнении, что упрощает интеграцию в холодильные агрегаты и магистрали.
Корпус и несущие элементы традиционно изготавливаются из оцинкованной стали с порошковой полимерной окраской, устойчивой к атмосферным воздействиям и осадкам; теплообменные трубы и оребрение выполнены по стандартным технологиям для внешних конденсаторов, обеспечивая коррозионную стойкость и тепловую эффективность. Вентиляторы — осевого типа, адаптированы к наружной эксплуатации; конструкция допускает эксплуатацию при типичных климатических нагрузках, предусмотренных для модулей подобного класса.
Применение целесообразно в холодильных установках складов, логистических комплексов и пищевой промышленности, где требуются конденсаторы для систем на R404A с указанной производительностью; размеры и диаметры патрубков рассчитаны для подключения к магистральным линиям среднего диаметра, при этом ориентация горизонтального потока и акустические характеристики следует учитывать при размещении вблизи административных или жилых зон.
