Конденсатор Thermokey серии «R» 171.9 кВт, R404a, ∆T=15 K, EN 327 4х800мм, KR 2280.CD V

Описание

Конденсатор Thermokey серии «R» предназначен для работы с хладагентом R404A; по методике EN 327 при расчётном температурном перепаде ΔT = 15 K он обеспечивает тепловую производительность порядка 171,9 кВт. Воздушный тракт выполнен по схеме вертикального потока и обеспечивает суммарный расход воздуха около 32 800 м3/ч, при этом акустический уровень на расстоянии 10 м составляет 34 dBA.

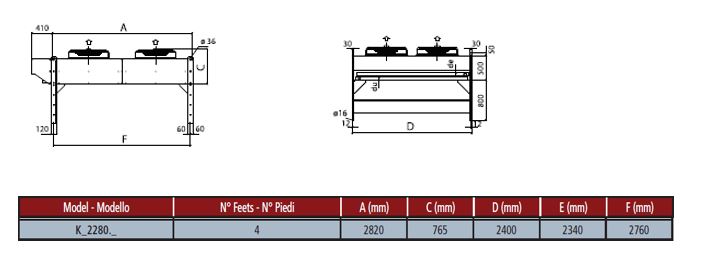

Конструктивно теплообменный блок представляет собой трубно-оребрённый пучок с объёмом трубного контура 64 литра и эффективной поверхностью теплообмена порядка 571 м2; воздушный поток формируется четырьмя осевыми вентиляторами диаметром 800 мм, размещёнными для пропускания воздуха через пакет ребер. Для подключения хладагента предусмотрены два входных и два выходных патрубка диаметром 42 мм и 35 мм соответственно, что обеспечивает возможность организации двухпоточного подключения в системе.

Корпус изделия выполнен из оцинкованной стали с порошковым покрытием, обеспечивающим защиту от атмосферного воздействия. В теплообменном блоке применена стандартная технология трубно-пластинчатого оребрения для повышения коэффициента теплоотдачи; применение крупноразмерных вентиляторов снижает удельную скорость потока и влияет на распределение шумовых характеристик при заданном расходе воздуха.

Конденсатор применяется в составе выносных холодильных установок для торговых и логистических объектов, предприятий пищевой промышленности и морозильных камер, где требуется конденсация хладагента R404A при расчётном ΔT 15 K и обеспечение высокой теплоотдачи при контролируемом уровне шума; конструкция допускает наружное размещение и интеграцию в системы с двухпоточным подключением по указанным патрубкам.
