Конденсатор Thermokey серии «R» 161.7 кВт, R404a, ∆T=15 K, EN 327 4х800мм, KR 2280.BD H

Описание

Конденсатор Thermokey серии R рассчитан на тепловую производительность 161,7 кВт при работе с хладагентом R404A и температурном перепаде 15 K в соответствии с методикой EN 327; номинальный объём хладагентоносителей в трубах составляет 49 л, а эффективная площадь теплообмена — около 428 м². Проходной объём воздуха через теплообменник при номинальном режиме достигает 35 200 м³/ч, для его перемещения используются четыре осевых вентилятора диаметром 800 мм; уровень звукового давления на удалении 10 м зафиксирован на 34 dBA. Подсоединение к трубопроводам предусматривает по два патрубка входа и выхода с условными диаметрами 42 мм и 35 мм соответственно.

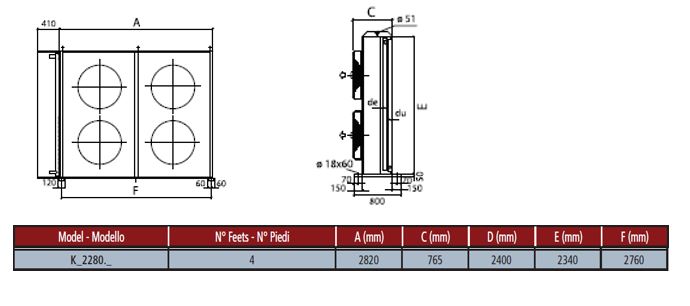

Конструктивно устройство выполнено в исполнении с горизонтальным направлением воздушного потока (H), вентиляторы расположены для обеспечения равномерного обдува поверхности теплообмена. Корпус и расположение сервисных патрубков ориентированы на монтаж как выносного конденсатора в составе промышленной холодильной установки; компоновка допускает прямое подключение конденсатации и подсистем холодильного контура согласно проектным требованиям.

Корпус агрегата выполнен из оцинкованной стали с порошковой окраской, стойкой к атмосферным осадкам, что обеспечивает базовую коррозионную защиту наружных поверхностей и элементов обшивки. Теплообменный блок и вентиляторы спроектированы с учётом требований стандарта EN 327 к испытаниям теплообмена и гидравлическим характеристикам при работе на указанный хладагент.

Применение соответствует требованиям промышленных и коммерческих холодильных систем: выносной конденсатор для холодильных камер, складов, предприятий пищевой промышленности и логистики, где требуется конденсация хладагента R404A в расчётной мощности порядка 160 кВт и интеграция с внешними трубопроводными коммуникациями указанного диаметра.
